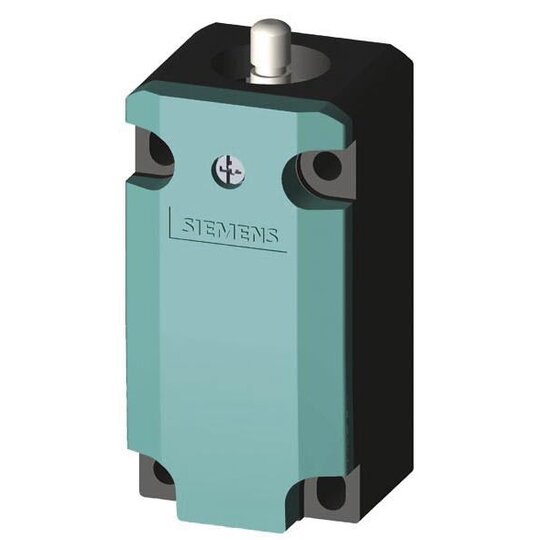

Siemens 3SE51320CA00 Basisschalter 1S/1 f.3SE513 Kunststoff Geh. Sprungkontakte

Hersteller-Nr. 3SE51320CA00 152245
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2708430
EAN
4011209866720
DEHA.-Nr.
3385501
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 40 mm
Höhe des Sensors 37,3 mm
Länge des Sensors 85,7 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Kunststoff
Beschichtung Gehäuse sonstige
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Basisschalter für Positionsschalter 3SE513


    Der Basisschalter 3SE513 dient zur mechanischen Sicherheitsschaltung und zur Überwachung von Positionen und Stellungen in industriellen Anwendungen.


    Technische Details:



    • Gehäuse aus Kunststoff gemäß EN 50041

    • 1 x (M20 x 1,5) 1S/1Ö Sprungkontakte ohne Antriebskopf

    • Modularer Aufbau für eine Vielzahl von Varianten

    • LEDs zur Anzeige des aktuellen Status

    • Schnellanschlusstechnik zur Reduktion der Anschlusszeiten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweite Zulassung (IEC, UL)

    • Höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 möglich

    • Geringe Stromaufnahme durch integrierte ASIsafe-Elektronik

    • Verschiedene Gehäusegrößen und Schaltglieder in Kunststoff oder Metall

    • Optionale LED-Statusanzeige und M12-Stecker erhältlich

    • Direkte Anbindung an das Bussystem AS-Interface (Reihe 3SF1)


    Kunden Vorteile:



    • Vielfältige Anpassungsmöglichkeiten durch modularen Aufbau und verschiedene Gehäusegrößen.

    • Einfache und schnelle Installation durch Schnellanschlusstechnik.

    • Hohe Sicherheit und Zuverlässigkeit für den industriellen Einsatz.

    • Optimale Überwachung mit LED-Statusanzeigen.

    • Umfassendes Zubehör für individuelle Lösungen.
