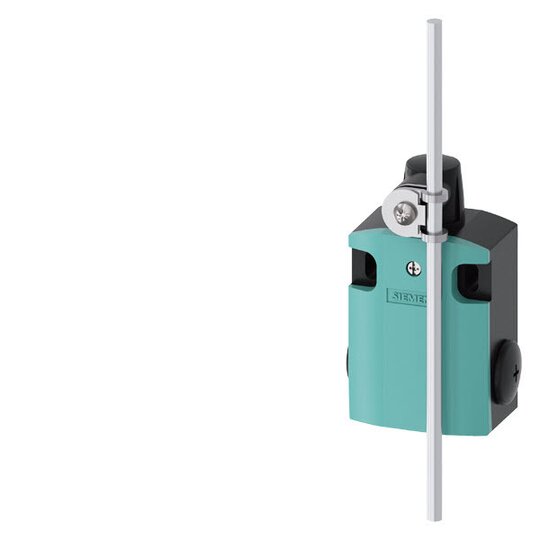

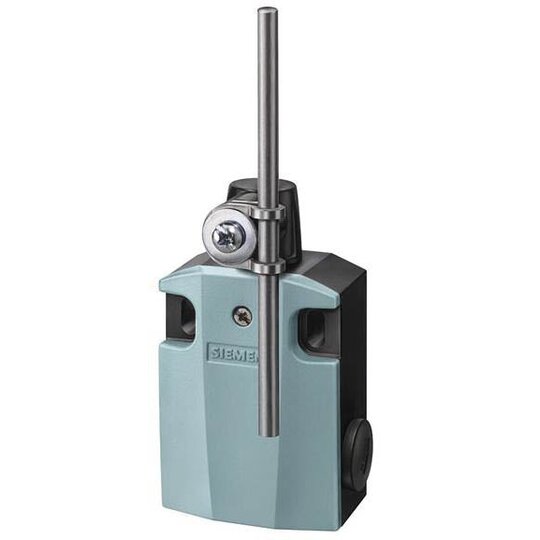

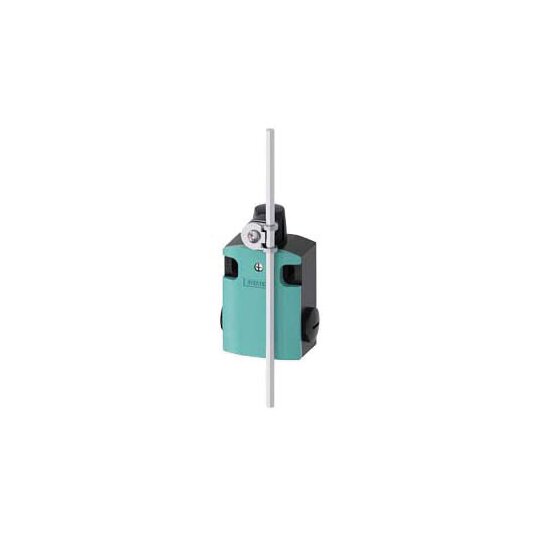

Siemens 3SE51220CH80 SIRIUS Pos.Schalter Metallgeh.56mm Schwenkantr. Stangenheb.

Hersteller-Nr. 3SE51220CH80 152612
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2708891
EAN
4011209693531
DEHA.-Nr.
2713966
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 56 mm
Höhe des Sensors 49,8 mm
Länge des Sensors 281 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung false
Anzahl der sicherheitsgerichteten Hilfskontakte 0
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen false
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (NEMA) 12

    Positionsschalter Metallgehäuse


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.



    Technische Details:



    • Breite: 56 mm

    • Geräteanschluss: 3x (M20x 1,5)

    • Schaltkontakte: 1S/1Ö

    • Schwenkantrieb: rechts/links einstellbar

    • Stangenhebel: Aluminium, 200 mm lang

    • Modularer Aufbau für verschiedene Varianten

    • LEDs zur Statusanzeige

    • Schnellanschlusstechnik für reduzierte Anschlusszeiten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweite Zulassung: IEC, UL

    • Kompatibel mit Sicherheitsanforderungen nach PL e und SIL 3

    • Niedrige Stromaufnahme der integrierten ASIsafe-Elektronik

    • Verfügbare Gehäusegrößen: Kunststoff, Metall, Kompaktbauform

    • Optionale LED-Statusanzeige und M12-Stecker

    • Anbindung an das Bussystem AS-Interface (Reihe 3SF1)



    Kunden Vorteile:



    • Vielfältige Anpassungsmöglichkeiten durch modulare Gestaltung

    • Schnellere Installation aufgrund der Schnellanschlusstechnik

    • Hohe Sicherheitsstandards mit speziellen Schalterkonfigurationen

    • Geeignet für verschiedene industrielle Anforderungen durch große Variabilität

    • Geringer Energieverbrauch dank effizienter Elektronik

    • Sicherheit und Zuverlässigkeit für Maschinen- und Prozessüberwachung
