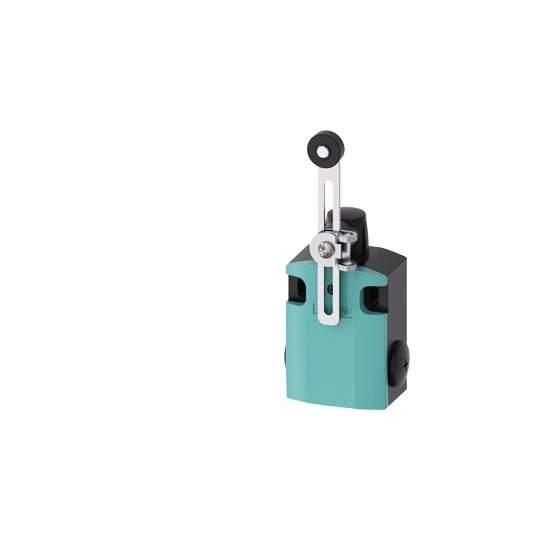

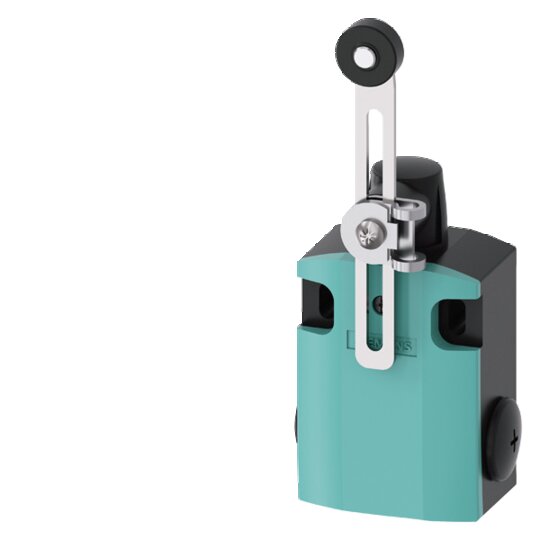

Siemens 3SE51220CH50 SIRIUS Pos.Schalter Metallgeh.56mm Schwenkantr. Metallhebel

Hersteller-Nr. 3SE51220CH50 152610
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2708889
EAN
4011209693517
DEHA.-Nr.
2713904
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 56 mm
Höhe des Sensors 53,2 mm
Länge des Sensors 192 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung false
Anzahl der sicherheitsgerichteten Hilfskontakte 0
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen false
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Positionsschalter Metallgehäuse 56 mm breit


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.


    Technische Details:



    • Geräteanschluss 3x (M20x 1,5)

    • 1S/1Ö Sprungkontakte

    • Schwenkantrieb rechts/links einstellbar

    • Längenverstellbarer Metallhebel 100 mm lang

    • Kunststoffrolle 19 mm

    • Modularer Aufbau für vielfältige Varianten

    • LEDs zur Statusanzeige

    • Schnellanschlusstechnik zur Reduzierung der Anschlusszeiten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweit zugelassen (IEC, UL)

    • Erfüllt Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme

    • Verfügbare Gehäusegrößen aus Kunststoff oder Metall

    • Optional mit LED-Statusanzeige und M12-Stecker

    • Direkte Anbindung an das Bussystem AS-Interface (Reihe 3SF1)


    Kunden Vorteile:



    • Vielseitige Einsatzmöglichkeiten durch modularen Aufbau

    • Reduzierte Anschlusszeiten dank Schnellanschlusstechnik

    • Aktuelle Statusanzeige durch integrierte LEDs

    • Hohe Sicherheit durch Erfüllung strenger Normen

    • Weltweite Zulassung für verschiedene Anwendungen

    • Breite Auswahl an Zubehör verfügbar

    • Schnelle Anpassung an unterschiedliche Anforderungen im Industriealltag
