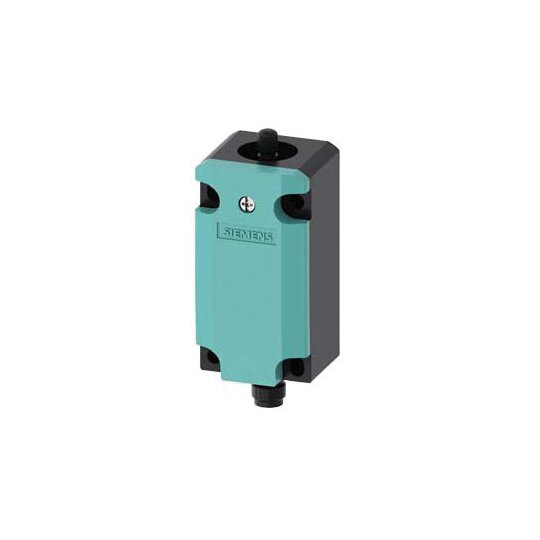

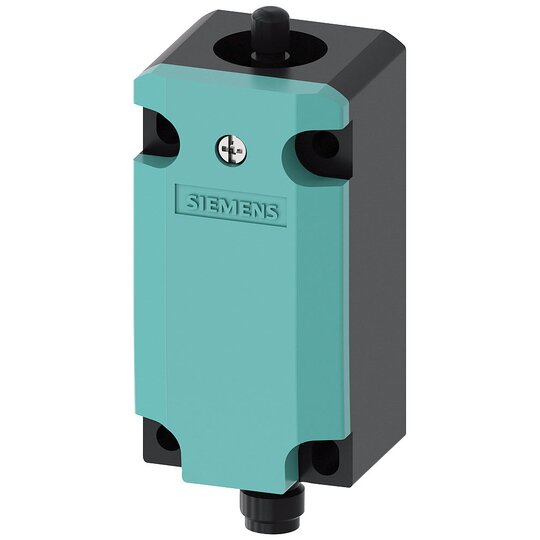

Siemens 3SE51140BA001AC5 Basisschalter f.3SE51 40mm Schleichkont. M12-Stecker

Hersteller-Nr. 3SE51140BA001AC5 173220
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2733932
EAN
4011209692725
DEHA.-Nr.
2713816
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 40 mm
Höhe des Sensors 37,3 mm
Länge des Sensors 99,7 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 4 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 4 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Schleichschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Basisschalter für Positionsschalter 3SE51


    Der Basisschalter 3SE51 dient zur Positions- und Lageerfassung von Maschinenteilen sowie zur Stellungsüberwachung von Schutzeinrichtungen.


    Technische Details:



    • Metallgehäuse 40 mm nach DIN EN 50041

    • 1S/1Ö Schleichkontakte mit M12-Stecker, 5-polig

    • Feste PIN-Belegung: PIN1=21, PIN2=22, PIN3=13, PIN4=14, PIN5=PE

    • Mechanische Sicherheitsschalter SIRIUS 3SE5

    • LED-Anzeige für den aktuellen Status

    • Schnellanschlusstechnik zur Reduzierung der Anschlusszeiten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweite Zulassung (IEC, UL)

    • Höchste Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme

    • Verfügbare Gehäusegrößen in Kunststoff oder Metall

    • Optionale LED-Statusanzeige und M12-Stecker


    Kunden Vorteile:



    • Modularer Aufbau ermöglicht eine Vielzahl von Varianten.

    • Große Varianz der Stecker- und Rollen für alle Anforderungen im Industriealltag.

    • Schnellanschlusstechnik spart Zeit bei der Installation.

    • Flexible Anwendung durch unterschiedliche Gehäusegrößen und Ausführungen.

    • Zubehör wie Antriebsköpfe und Stecker sind je nach Ausführung erhältlich.

    • Direkte Anbindung an das Bussystem AS-Interface durch die Reihe 3SF1.
