Mit Statusanzeige | false |
Breite des Sensors | 40 mm |
Geeignet für Sicherheitsfunktionen | true |
Breite des Sensors | 40 mm |
Höhe des Sensors | 37,3 mm |
Höhe des Sensors | 37,3 mm |
Länge des Sensors | 110 mm |
Bemessungsbetriebsstrom Ie bei AC-15, 24 V | 6 A |
Länge des Sensors | 110 mm |
Zwangsöffnung | true |
Anzahl der sicherheitsgerichteten Hilfskontakte | 2 |
Bemessungsbetriebsstrom Ie bei DC-13, 24 V | 3 A |
Anzahl der Kontakte als Öffner | 2 |
Bemessungsbetriebsstrom Ie bei DC-13, 125 V | 0,55 A |
Anzahl der Kontakte als Schließer | 1 |
Anzahl der Kontakte als Wechsler | 0 |
Schaltfunktion | Schleichschaltglied |
Ausführung des Schaltglieds | Schleichschaltglied |
Bemessungsbetriebsstrom Ie bei AC-15, 24 V | 6 A |
Schaltfunktion verrastend | false |
Ausgang elektronisch | false |
Zwangsöffnung | true |
Anzahl der sicherheitsgerichteten Hilfskontakte | 2 |
Bemessungsbetriebsstrom Ie bei DC-13, 24 V | 3 A |
Bemessungsbetriebsstrom Ie bei DC-13, 125 V | 0,55 A |
Anzahl der Kontakte als Öffner | 2 |
Anzahl der Kontakte als Schließer | 1 |
Gehäusebauform | Quader |
Anzahl der Kontakte als Wechsler | 0 |
Werkstoff des Gehäuses | Metall |
Ausführung der Schnittstelle | ohne |
Beschichtung Gehäuse | lackiert |
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation | ohne |
Gehäusebauform | Quader |
Ausführung der Schnittstelle | ohne |
Werkstoff des Gehäuses | Metall |
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation | ohne |
Beschichtung Gehäuse | lackiert |
Explosionsschutz-Kategorie für Gas | ohne |
Ausführung des Betätigungselements | ohne |
Explosionsschutz-Kategorie für Staub | ohne |
Ausrichtung des Betätigungselements | Rollenstößel gerade |
Umgebungstemperatur während des Betriebs | -25 - 85 €C |
Mit Statusanzeige | false |
Schutzart (IP) | IP66/IP67 |
Geeignet für Sicherheitsfunktionen | true |
Schutzart (NEMA) | 12 |
Explosionsschutz-Kategorie für Gas | ohne |
Explosionsschutz-Kategorie für Staub | ohne |
Umgebungstemperatur während des Betriebs | -25 - 85 €C |
Schutzart (IP) | IP66/IP67 |
Schutzart (NEMA) | 12 |

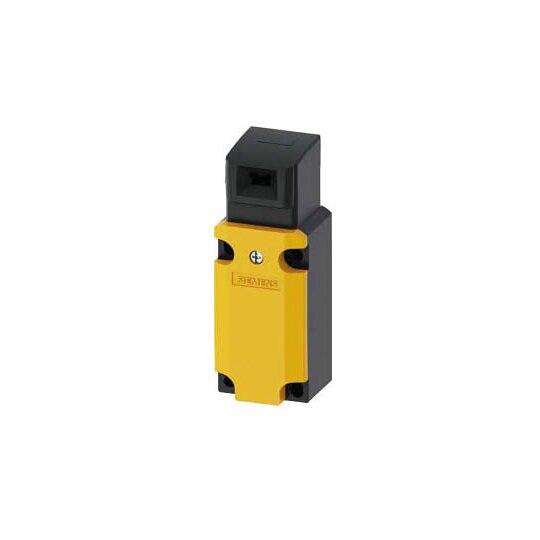

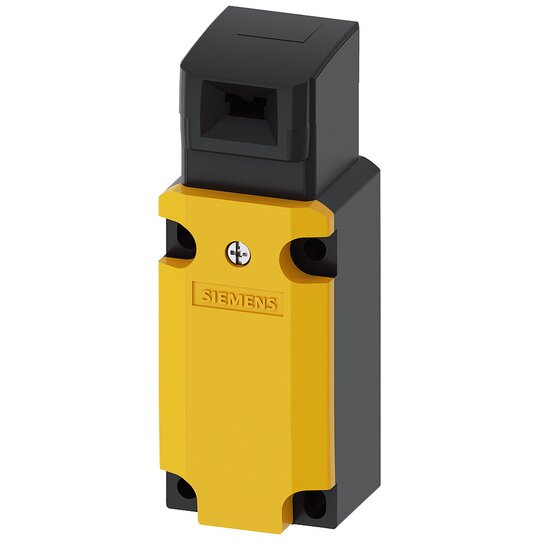

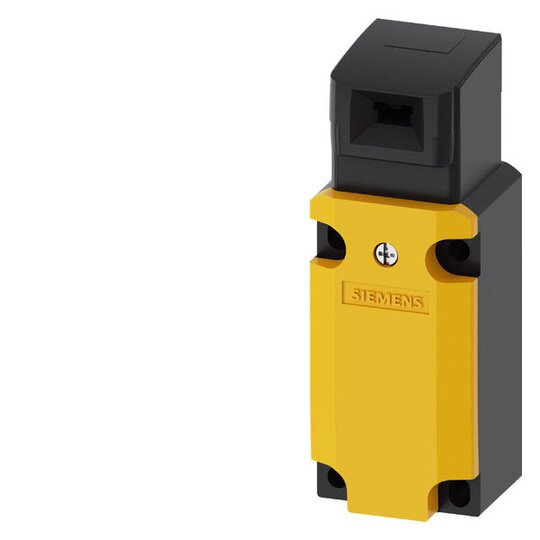

Sicherheits-Positionsschalter mit getrenntem Betätiger, Metallgehäuse 40 mm, Geräteanschluss 1x (M20 x 1,5) Schleichschaltglieder 1S/2Ö, 5 Anfahrrichtungen, erhöhte Auszugskraft 30 N, getrennter Betätiger 3SE5000-0AV0. muss separat bestellet werden Mechanische Sicherheitsschalter SIRIUS 3SE5 zur Stellungsüberwachung beweglicher Schutzeinrichtungen, z.B. von Türen, Abdeckungen oder Schutzgittern.Die Antriebsköpfe in schraubenloser Montage sind um 4x90 Grad drehbar. Es sind 5 Anfahrrichtungen des Betätigers möglich, davon eine stirnseitig. Die Schaltelemente gewährleisten eine sehr hohe Kontaktsicherheit und sind nur mit getrennt codiertem Betätiger schaltbar, die einen erhöhten Manipulationsschutz gewährleisten. LEDs zeigen den aktuellen Status des Geräts an. Schaltpunkte und Befestigung nach EN 50047 und EN 50041. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die integrierte ASIsafe-Elektronik benötigt eine geringe Stromaufnahme.Es stehen verschiedene Gehäusegrößen, mit verschiedenen Schaltgliedern, in Kunststoff oder Metall zur Verfügung. Ein umfangreiches Spektrum an 3D codierten Betätigern ist erhältlich. Einige Varianten sind optional mit LED-Statusanzeige, M12-Stecker oder Sperrvorrichtung bestellbar. Die Reihe 3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab.Der Betätiger ist nicht im Lieferumfang der Sicherheitsschalter enthalten und muss getrennt bestellt werden. Als Zubehör sind Stecker sowie weiteres Montage-/Anschlusszubehör erhältlich.Safety is a SIRIUS business.
