Breite des Sensors | 40 mm |
Höhe des Sensors | 37,3 mm |
Länge des Sensors | 110 mm |
Bemessungsbetriebsstrom Ie bei AC-15, 24 V | 6 A |
Bemessungsbetriebsstrom Ie bei DC-13, 24 V | 3 A |
Bemessungsbetriebsstrom Ie bei DC-13, 125 V | 0,55 A |
Schaltfunktion | Schleichschaltglied |
Schaltfunktion verrastend | false |
Zwangsöffnung | true |
Anzahl der sicherheitsgerichteten Hilfskontakte | 2 |
Anzahl der Kontakte als Öffner | 2 |
Anzahl der Kontakte als Schließer | 1 |
Anzahl der Kontakte als Wechsler | 0 |
Ausführung der Schnittstelle | ohne |
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation | ohne |
Gehäusebauform | Quader |
Werkstoff des Gehäuses | Metall |
Beschichtung Gehäuse | lackiert |
Ausführung des Betätigungselements | ohne |
Ausrichtung des Betätigungselements | Rollenstößel gerade |
Mit Statusanzeige | false |
Geeignet für Sicherheitsfunktionen | true |
Explosionsschutz-Kategorie für Gas | ohne |
Explosionsschutz-Kategorie für Staub | ohne |
Umgebungstemperatur während des Betriebs | -25 - 85 €C |
Schutzart (IP) | IP66/IP67 |
Schutzart (NEMA) | 12 |

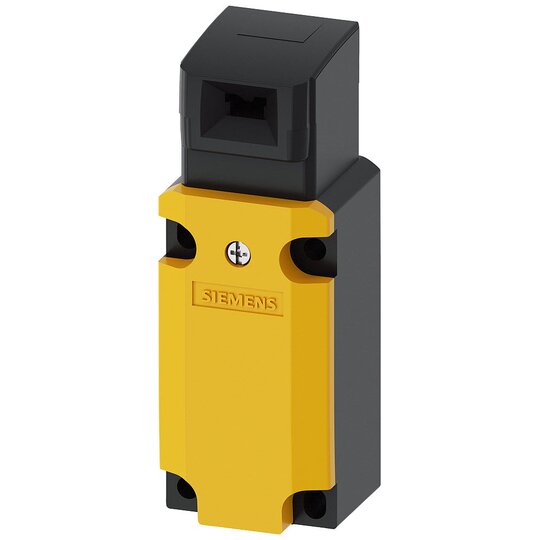

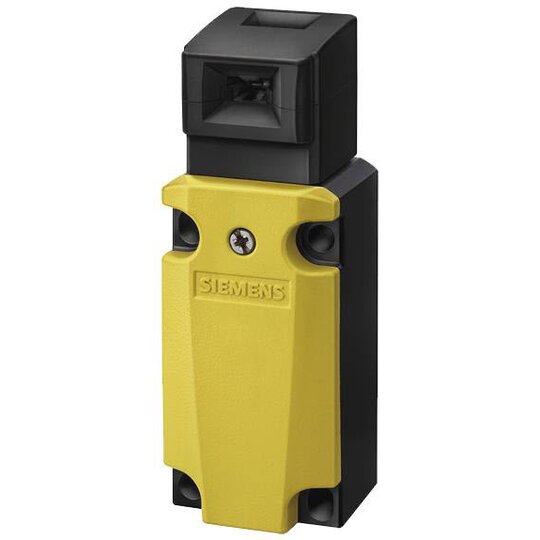

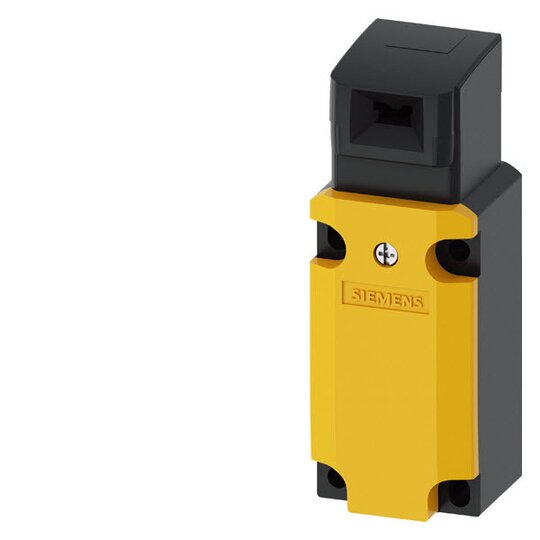

Sicherheits-Positionsschalter mit getrenntem Betätiger Metallgehäuse, 40 mm Geräteanschluss 1x (M20 x 1,5) Schleichschaltglieder 1S/2Ö 5 Anfahrrichtungen der dazu passende getrennte Betätiger 3SE5000-0AV0. muss separat bestellt werden Mechanische Sicherheitsschalter SIRIUS 3SE5 zur Stellungsüberwachung beweglicher Schutzeinrichtungen, z.B. von Türen, Abdeckungen oder Schutzgittern.Die Antriebsköpfe in schraubenloser Montage sind um 4x90 Grad drehbar. Es sind 5 Anfahrrichtungen des Betätigers möglich, davon eine stirnseitig. Die Schaltelemente gewährleisten eine sehr hohe Kontaktsicherheit und sind nur mit getrennt codiertem Betätiger schaltbar, die einen erhöhten Manipulationsschutz gewährleisten. LEDs zeigen den aktuellen Status des Geräts an. Schaltpunkte und Befestigung nach EN 50047 und EN 50041. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die integrierte ASIsafe-Elektronik benötigt eine geringe Stromaufnahme.Es stehen verschiedene Gehäusegrößen, mit verschiedenen Schaltgliedern, in Kunststoff oder Metall zur Verfügung. Ein umfangreiches Spektrum an 3D codierten Betätigern ist erhältlich. Einige Varianten sind optional mit LED-Statusanzeige, M12-Stecker oder Sperrvorrichtung bestellbar. Die Reihe 3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab.Der Betätiger ist nicht im Lieferumfang der Sicherheitsschalter enthalten und muss getrennt bestellt werden. Als Zubehör sind Stecker sowie weiteres Montage-/Anschlusszubehör erhältlich.Safety is a SIRIUS business.
