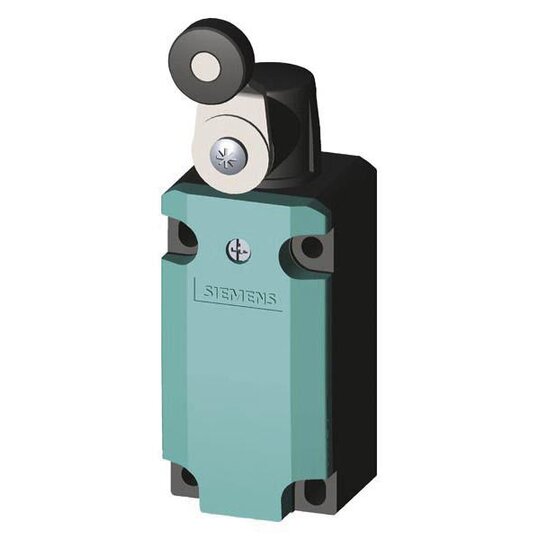

Siemens 3SE51120LH01 SIRIUS Pos.Schalter 40mm 1S/2Ö Schwenkantr. Kunst.rolle 19mm

Hersteller-Nr. 3SE51120LH01 149270
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2700598
EAN
4011209692558
DEHA.-Nr.
2713893
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 40 mm
Höhe des Sensors 59,3 mm
Länge des Sensors 127,5 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 2
Anzahl der Kontakte als Öffner 2
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Positionsschalter Metallgehäuse 40 mm nach DIN EN 50041


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.



    Technische Details:



    • Geräteanschluss: 1x (M20 x 1,5)

    • Schaltkontakte: 1S/2Ö Sprungkontakte

    • Schwenkantrieb: rechts/links einstellbar

    • Metallhebel: 27 mm lang

    • Kunststoffrolle: 19 mm

    • Modularer Aufbau für Vielzahl von Varianten

    • LEDs zur Anzeige des Gerätestatus

    • Schnellanschlusstechnik zur Reduzierung der Anschlusszeiten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweite Zulassungen: IEC, UL

    • Erfüllung höchster Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Geringe Stromaufnahme durch integrierte ASIsafe-Elektronik

    • Verfügbare Gehäusegrößen: Kunststoff und Metall sowie Kompaktbauform

    • Optionale Varianten mit LED-Statusanzeige und M12-Stecker

    • Direkte Anbindung an das Bussystem AS-Interface (Reihe 3SF1)



    Kunden Vorteile:



    • Hohe Flexibilität durch modulare Gestaltung und Vielzahl von Varianten

    • Einfacher und schneller Anschluss dank Schnellanschlusstechnik

    • Optimale Anpassung an verschiedene industrielle Anforderungen

    • Hohe Sicherheitsstandards für anspruchsvolle Anwendungen

    • Verschiedene Zubehörteile erhältlich für individuelle Lösungen

    • Intuitive Statusanzeige durch LEDs zur Überwachung des Gerätezustands
