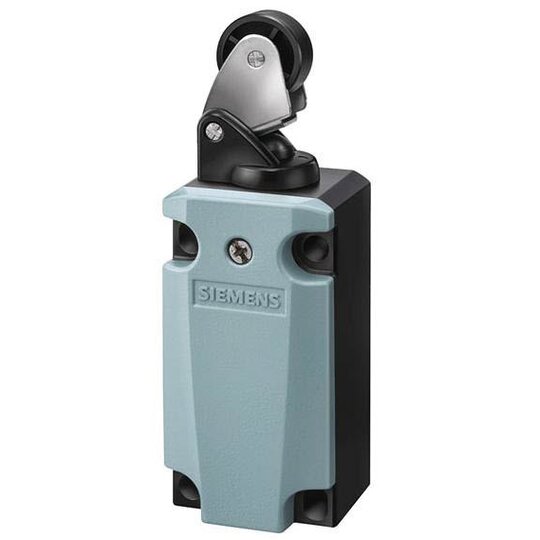

Siemens 3SE51120LE01 SIRIUS Pos.Schalter 40mm 1S/2Ö Rollenhebel Kunst.rolle 22mm

Hersteller-Nr. 3SE51120LE01 149269
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2700596
EAN
4011209692534
DEHA.-Nr.
2713831
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 40 mm
Höhe des Sensors 37,3 mm
Länge des Sensors 119 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 2
Anzahl der Kontakte als Öffner 2
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Positionsschalter Metallgehäuse 40 mm nach DIN EN 50041


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.


    Technische Details:



    • Geräteanschluss: 1x (M20 x 1,5)

    • Kontakte: 1S/2Ö Sprungkontakte

    • Hebelmechanismus: Rollenhebel, Metallhebel und Kunststoffrolle 22 mm

    • Modularer Aufbau: Vielzahl von Varianten, kleine Anzahl von Lagertypen

    • Statusanzeige: LEDs zeigen den aktuellen Status an

    • Nach EN 50047 und EN 50041: Schaltpunkte und Befestigung

    • Weltweite Zulassung: IEC, UL

    • Sicherheitsanforderungen: PL e bzw. SIL 3 mit entsprechender Schalterkonfiguration

    • Geringe Stromaufnahme: Integrierte ASIsafe-Elektronik

    • Varianten: Unterschiedliche Gehäusegrößen, Schaltglieder in Kunststoff oder Metall, Kompaktbauform

    • Zusätzliche Optionen: LED-Statusanzeige und M12-Stecker

    • Bussystem: Direkte Anbindung an AS-Interface mit 3SF1


    Kunden Vorteile:



    • Schnellanschlusstechnik reduziert Anschlusszeiten erheblich.

    • Große Varianz der Stecker- und Rollen erfüllt fast alle Industrieanforderungen.

    • Flexibilität durch modulare Bauweise und viele Zubehöroptionen.

    • Höchste Sicherheitsstandards sind erfüllbar.

    • Erleichterte Montage durch diverses Anschlusszubehör.
