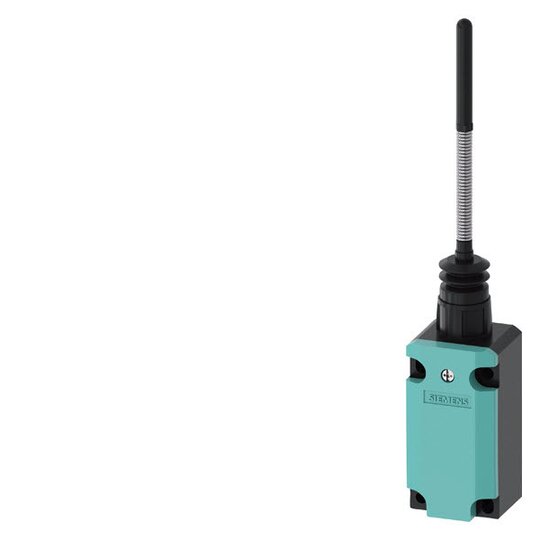

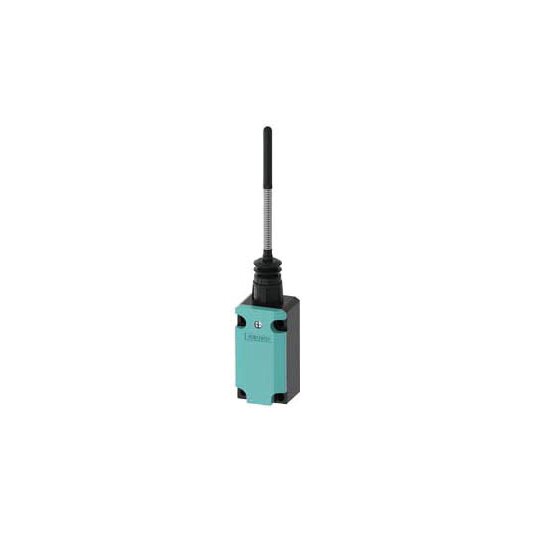

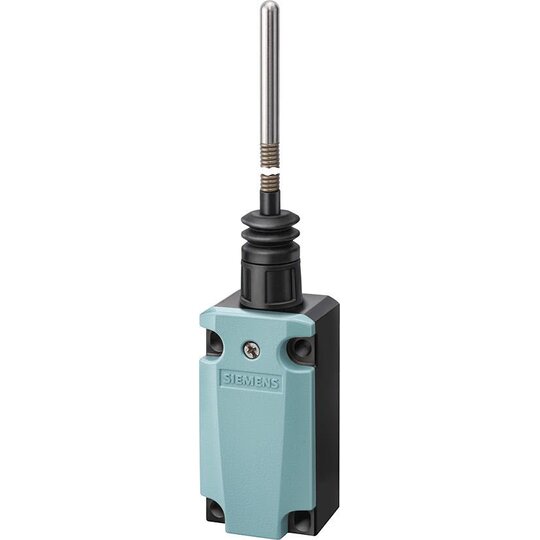

Siemens 3SE51120CR01 SIRIUS Pos.Schalter 40mm Federstabantrieb Stößel Kunststoff

Hersteller-Nr. 3SE51120CR01 152307
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2708507
EAN
4011209692350
DEHA.-Nr.
2713808
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 40 mm
Höhe des Sensors 37,3 mm
Länge des Sensors 220,3 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung false
Anzahl der sicherheitsgerichteten Hilfskontakte 0
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen false
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (NEMA) 12

    Positionsschalter Metallgehäuse


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.



    Technische Details:



    • 40 mm nach DIN EN 50041

    • Geräteanschluss 1x (M20 x 1,5)

    • 1S/1Ö Sprungkontakte

    • Federstabantrieb 142,5 mm Gesamtlänge mit Kunststoffstößel 50 mm

    • Modularer Aufbau ermöglicht eine Vielzahl von Varianten

    • LEDs zur Anzeige des aktuellen Status

    • Schnellanschlusstechnik für reduzierte Anschlusszeiten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweit zugelassen (IEC, UL)

    • Höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 mit entsprechender Schalterkonfiguration

    • Geringe Stromaufnahme durch integrierte ASIsafe-Elektronik

    • Verschiedene Gehäusegrößen und Schaltglieder in Kunststoff oder Metall

    • Optionale Varianten mit LED-Statusanzeige und M12-Stecker

    • Direkte Anbindung an das Bussystem AS-Interface mit der Reihe 3SF1



    Kunden Vorteile:



    • Große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag

    • Verschiedene Ausführungen je nach Bedarf

    • Zubehör für Antriebsköpfe und Stecker sowie weiteres Montage-/Anschlusszubehör erhältlich

    • Schnelle Installation durch Schnellanschlusstechnik

    • Hohe Flexibilität durch modulare Bauweise

    • Effiziente Nutzung des Geräts durch geringe Stromaufnahme
