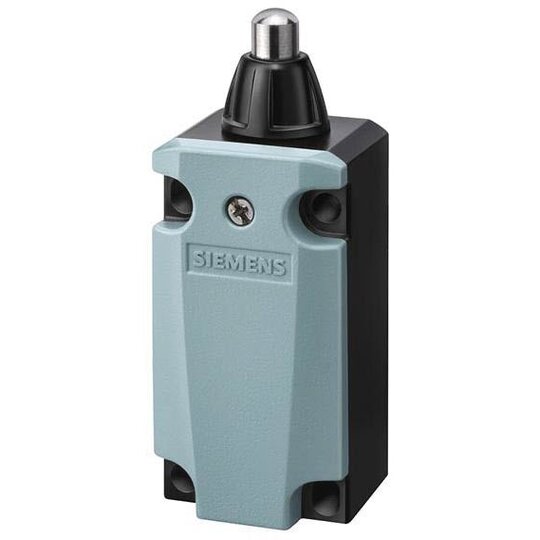

Siemens 3SE51120CC02 SIRIUS Pos.Schalter 40mm Kuppenstößel m.Überhub Est.stößel

Hersteller-Nr. 3SE51120CC02 152241
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2708426
EAN
4011209692138
DEHA.-Nr.
2651980
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 40 mm
Höhe des Sensors 37,3 mm
Länge des Sensors 103,5 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Positionsschalter Metallgehäuse 40 mm nach DIN EN 50041


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.


    Technische Details:



    • Geräteanschluss: 1x (M20 x 1,5)

    • Schaltkontakte: 1S/1Ö Sprungkontakte

    • Überhub: 3 mm Edelstahlstößel

    • Modularer Aufbau für verschiedene Varianten

    • Stecker- und Rollenvarianten für alle Industrieanforderungen

    • LEDs zeigen den aktuellen Status an

    • Schnellanschlusstechnik für reduzierte Anschlusszeiten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweite Zulassungen (IEC, UL)

    • Erfüllt höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 mit entsprechender Schalterkonfiguration

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme

    • Verfügbare Gehäusegrößen: Kunststoff, Metall, Kompaktbauform

    • Optionale Varianten mit LED-Statusanzeige und M12-Stecker

    • Direkte Anbindung an das Bussystem AS-Interface (Reihe 3SF1)


    Kunden Vorteile:



    • Vielfältige Einsatzmöglichkeiten aufgrund des modularen Aufbaus

    • Hohe Flexibilität durch eine große Varianz der Stecker- und Rollen

    • Reduzierte Anschlusszeiten durch Schnellanschlusstechnik

    • Geringer Stromverbrauch durch integrierte ASIsafe-Elektronik

    • Höchste Sicherheitsstandards für kritische Anwendungen

    • Erweiterbar durch Zubehör wie Antriebsköpfe und Stecker
