Bemessungsbetriebsstrom Ie bei 40 €C Tu | 1100 A |
Bemessungsbetriebsspannung Ue | 200 - 690 V |
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V | 315 kW |
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V | 560 kW |
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V | 560 kW |
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V | 1000 kW |
Funktion | eine Drehrichtung |
Interne Überbrückung | true |
Mit Display | true |
Drehmoment-Regelung | true |
Bemessungsumgebungstemperatur ohne Derating | 40 €C |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 110 - 250 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 110 - 250 V |
Spannungsart zur Betätigung | AC |
Integrierter Überlastschutz des Motors | true |
Auslöseklasse | einstellbar |
Schutzart (IP) | IP00 |

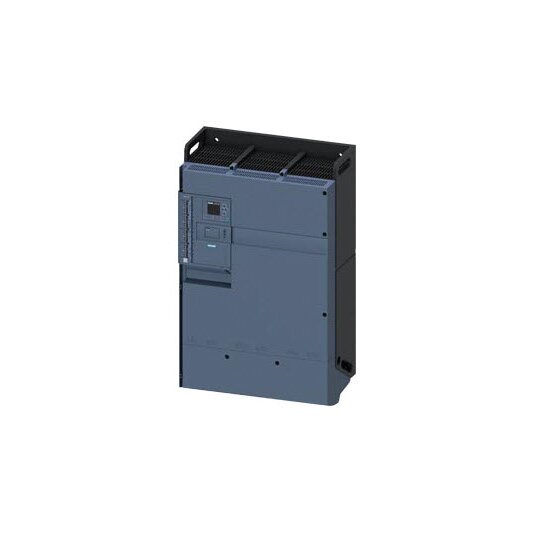

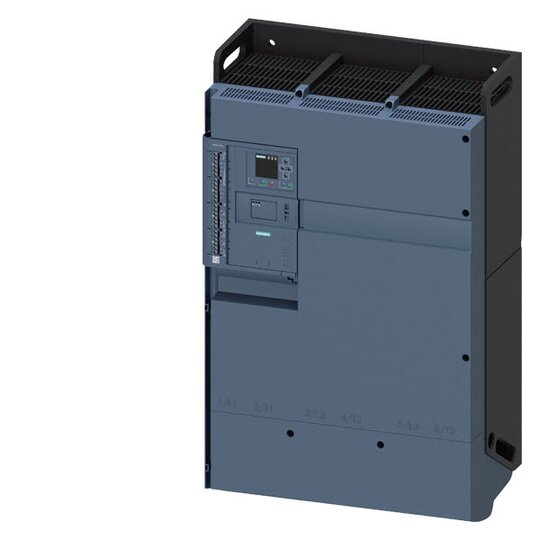

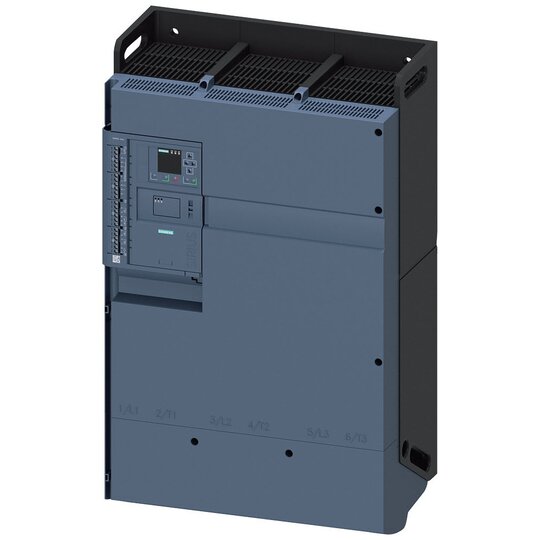

SIRIUS Sanftstarter 200-690 V 1100 A, AC 110-250 V Schraubklemmen Sanftstarter SIRIUS 3RW55 High Performance für anspruchsvolle Anwendungen zum sanften An- und Auslauf von Drehstromasynchronmotoren.Stufenloses Starten, Reduzieren von Stromspitzen, Vermeiden von Netzspannungschwankungen im Anlauf, Entlasten des Stromversorgungsnetzes, Verringern der mechanischen Belastung im Antrieb, erhebliche Platz- und Verdrahtungsersparnis gegenüber Stern-Dreieck-Startern und Frequenzumrichtern, wartungsfreies Schalten und einfachste Handhabung. Der integrierte Bypass ermöglicht die sehr kompakte Bauweise, spart Energie und sorgt für eine geringere Erwärmung im Schaltschrank. Intelligente Überwachungsfunktionen schützen den Sanftstarter vor Überhitzung und den Motor vor Überlast. Zudem können Sie den Strom während des Hochlaufs auf einen einstellbaren Maximalwert begrenzen. Dank 3-phasiger Steuerung besonders geeignet für große Motorleistungen und Wurzel-3-Schaltungen. Die innovative Drehmomentregelung sorgt für einen optimalen Motorhochlauf. Einfache und schnelle Inbetriebnahme durch Autoparametrierung oder Applikationsassistent. Vorausschauende Wartungsplanungen durch Condition Monitoring. Abnehmbares HMI mit Farbdisplay für übersichtliche Messwert- und Diagnoseanzeigen. Weltweite Zulassungen (z.B. IEC und UL/CSA).Verfügbar sind die High Performance Sanftstarter 3RW55 für Netze bis 690 V in einem Leistungsbereich bis 560 kW mit 24 V oder 110-250 V Steuerspeisespannungen und durchgängig mit Schraub- und Federzuganschluss. Analogausgang und Thermistormotorschutz sind fester Bestandteil der High Performance Sanftstarter.Optionale einsteckbare Kommunikationsmodule ermöglichen den Anschluss über PROFINET, PROFIBUS und Modbus TCP. Das eingebaute HMI-Modul kann auch in die Schaltschranktür montiert werden.Die Sanftstarter 3RW55 lösen die bewährte Baureihe 3RW44 ab.Sanftstarter SIRIUS 3RW5 - So flexibel wie deine Aufgabe.
