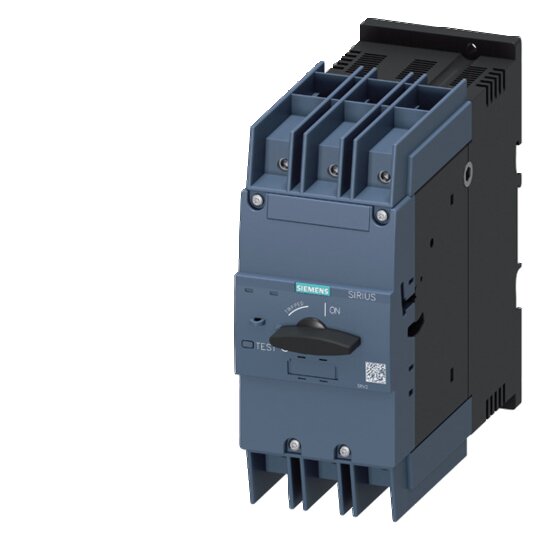

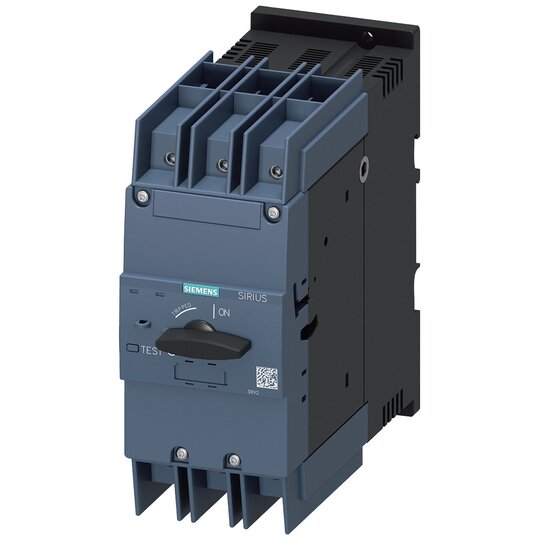

Siemens 3RV2742-5CD10 Leistungsschalter S3 Anlagenschutz UL 489, A-ausl. 20A
Hersteller-Nr. 3RV27425CD10 1463386
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2738281
- EAN
- 4047621014463
- DEHA.-Nr.
- 5112660
- eClass.-Nr.
- 27370401
- Zolltarif-Nr.
- 85362010
| Bemessungsdauerstrom Iu | 20 A |
| Bemessungsspannung | 20 - 600 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 100 kA |
| Phasenausfallempfindlich | false |
| Bemessungsbetriebsspannung | 600 - 600 V |
| Bemessungsdauerstrom Iu | 20 A |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Integrierter Erdschlussschutz | false |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Geeignet für Hutschienenmontage | true |
| Hutschienenmontage optional | true |
| Mit integriertem Hilfsschalter | false |
| Mit integriertem Unterspannungsauslöser | false |
| Polzahl | 3 |
| Mit Ausgelöstmelder | false |
| Mit integriertem Unterspannungsauslöser | false |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 kA |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Höhe | 170 mm |
| Position des Anschlusses für Hauptstromkreis | sonstige |
| Breite | 70 mm |
| Ausführung des Betätigungselements | Knebel |
| Tiefe | 176 mm |
| Komplettgerät mit Schutzeinheit | true |
| Motorantrieb integriert | false |
| Motorantrieb optional | false |
| Schutzart (IP) | IP20 |
- Approbation circuit-breaker UL 489, CSA C22.2 No.5-02
- A-Auslöser 20 A, N-Auslöser 260 A
- Für Kurzschlussschutz von Anlagen und Verbrauchern in nach UL projektierten Anlagen
- Weltweite Zulassungen (z.B. IEC und UL/CSA)
- Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex)
- Verfügbar mit Schraub- oder Federzuganschluss
- Gerätevarianten für Motorschutz und Anlagenschutz
- Verschiedene Energieeinspeisemöglichkeiten
- Ablöser der bewährten Baureihe 3RV1
- Einfache Installation durch rüttelsicheren Anschluss
- Wartungsfreier Betrieb
- Reduzierte Hauptstromkreisverdrahtung durch zugehöriges Einspeisesystem
- Umfassendes Zubehör einheitlich für alle Baugrößen
- Effizienter und aktueller Systembaukasten
Leistungsschalter Baugröße S3
Der Leistungsschalter Baugröße S3 ist ein kompakter und klimafester Schalter für den Anlagenschutz, optimiert für den Einsatz in Verbraucherabzweigen und geeignet für IE3/IE4-Motoren.
