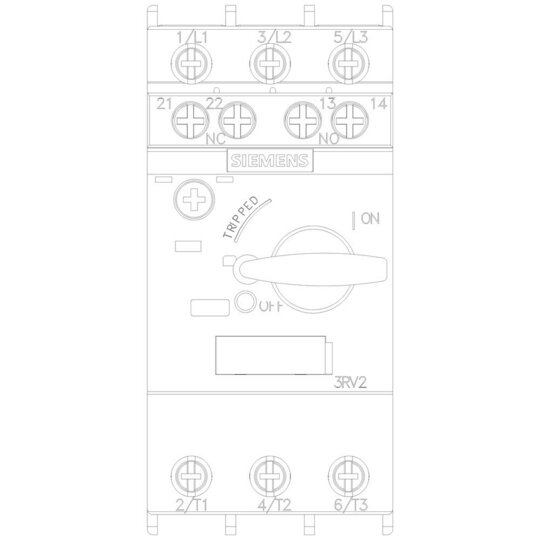

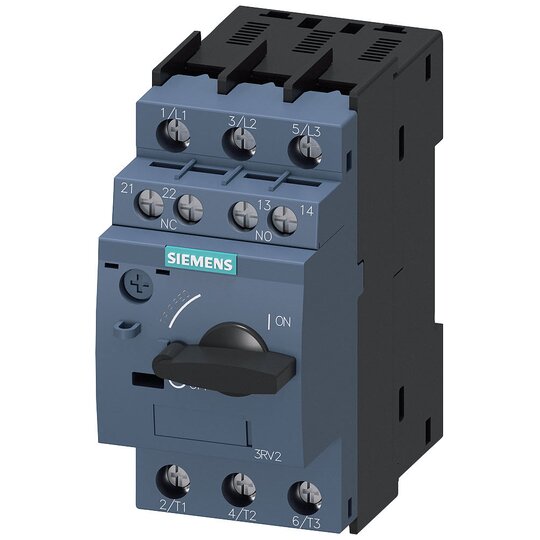

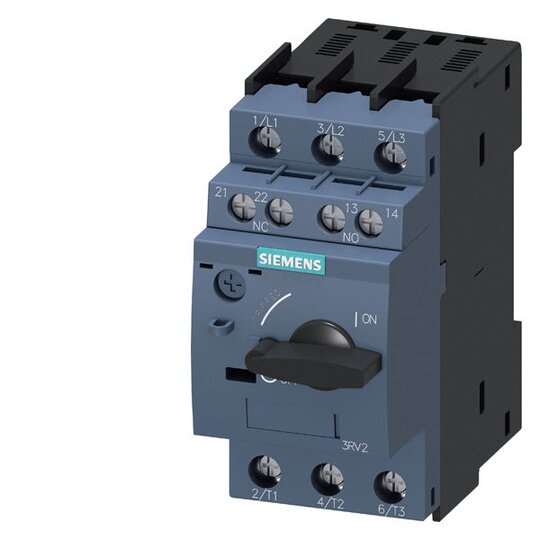

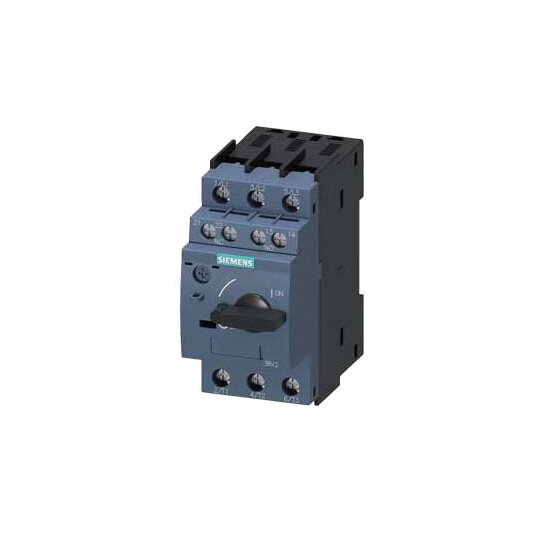

Siemens 3RV2421-4CA15 Leistungsschalter, S0 für Trafoschutz A-ausl. 17-22A

Hersteller-Nr. 3RV24214CA15 165071
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2724448
EAN
4011209841611
DEHA.-Nr.
3261890
eClass.-Nr.
27370401
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 22 A
Überlastauslöser Stromeinstellung 16 - 22 A
Bemessungsspannung 20 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 16 - 22 A
Phasenausfallempfindlich true
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 22 A
Bemessungsbetriebsleistung bei AC-3, 230 V 5,5 kW
Gerätebauart Einbaugerät Festeinbautechnik
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage true
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Mit integriertem Hilfsschalter true
Mit integriertem Unterspannungsauslöser false
Anzahl der Hilfskontakte als Wechsler 0
Polzahl 3
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 55 kA
Polzahl 3
Schutzart (IP) IP20
Höhe 97 mm
Position des Anschlusses für Hauptstromkreis sonstige
Breite 45 mm
Ausführung des Betätigungselements Knebel
Tiefe 97 mm
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional false
Schutzart (IP) IP20

    Leistungsschalter Baugröße S0 für den Trafoschutz


    Der Leistungsschalter SIRIUS 3RV2 bietet sicheren Transformatorenschutz gegen Kurzschluss und Überlast in kompakten und klimafesten Ausführungen.



    Technische Details:



    • A-Auslöser 16...22 A

    • N-Auslöser 364 A

    • Schraubanschluss

    • Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö

    • Weltweite Zulassungen (z.B. IEC und UL/CSA)

    • Verfügbar in Varianten für Motorschutz, Anlagenschutz, Kurzschlussschutz und Transformatorschutz

    • Optional mit eingebautem Hilfsschalter

    • Kompatibel mit SIRIUS 3RV29 Einspeisesystem



    Kunden Vorteile:



    • Optimiert für geringen Abwärme-Einsatz in Verbraucherabzweigen

    • Hohe Flexibilität durch verschiedene Anschlussarten (Schraub- oder Federzuganschluss)

    • Einfache und wartungsfreie Installation

    • Reduziertes Hauptstromkreisverdrahtung für mehr Effizienz

    • Umfassendes Zubehör einheitlich für alle Baugrößen

    • Aktuell und effizient durch die bewährte Baureihe 3RV1 Ablösung
