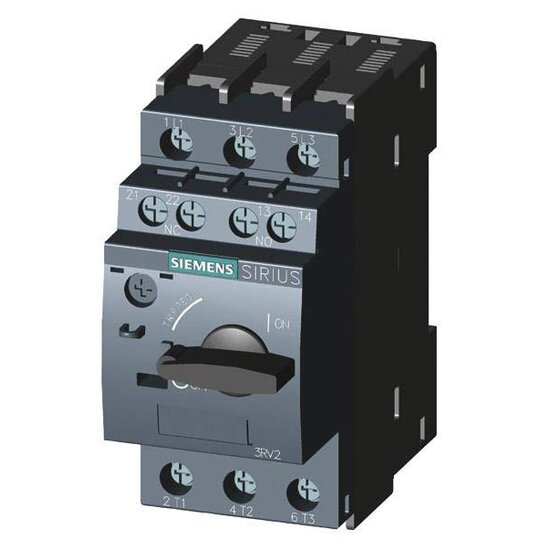

Siemens 3RV2421-4BA15 Leistungsschalter, S0 für Trafoschutz A-ausl. 14-20A
Hersteller-Nr. 3RV24214BA15 165069
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2724446
- EAN
- 4011209841604
- DEHA.-Nr.
- 3261888
- eClass.-Nr.
- 27370401
- Zolltarif-Nr.
- 85362010
| Bemessungsdauerstrom Iu | 20 A |
| Überlastauslöser Stromeinstellung | 13 - 20 A |
| Bemessungsspannung | 20 - 690 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 55 kA |
| Überlastauslöser Stromeinstellung | 13 - 20 A |
| Phasenausfallempfindlich | true |
| Bemessungsbetriebsspannung | 690 - 690 V |
| Bemessungsdauerstrom Iu | 20 A |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 5,5 kW |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
| Integrierter Erdschlussschutz | false |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Geeignet für Hutschienenmontage | true |
| Hutschienenmontage optional | true |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Mit integriertem Hilfsschalter | true |
| Mit integriertem Unterspannungsauslöser | false |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Polzahl | 3 |
| Mit Ausgelöstmelder | false |
| Mit integriertem Unterspannungsauslöser | false |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 55 kA |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Höhe | 97 mm |
| Position des Anschlusses für Hauptstromkreis | sonstige |
| Breite | 45 mm |
| Ausführung des Betätigungselements | Knebel |
| Tiefe | 97 mm |
| Komplettgerät mit Schutzeinheit | true |
| Motorantrieb integriert | false |
| Motorantrieb optional | false |
| Schutzart (IP) | IP20 |
- A-Auslöser: 13...20 A
- N-Auslöser: 325 A
- Schraubanschluss
- Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö
- Kompakte und klimafeste Bauweise
- Weltweite Zulassungen (z.B. IEC und UL/CSA)
- Einsatz in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex)
- Varianten für Motorschutz, Anlagenschutz und Kurzschlussschutz
- Schneller, wartungsfreier und rüttelsicherer Anschluss
- Verschiedene Energieeinspeisemöglichkeiten mit SIRIUS 3RV29
- Optimiere Abwärme für den Einsatz in Verbraucherabzweigen
- Vielfältiges Zubehör einheitlich für alle Baugrößen verfügbar
- Reduziertes Hauptstromkreisverdrahtung durch innovative Einspeisesysteme
- Einfach und effizient im Betrieb
- Aktuelle Technik mit fortschrittlichem SIRIUS Systembaukasten
Leistungsschalter Baugröße S0
Der Leistungsschalter Baugröße S0 bietet einen sicheren Schutz von Transformatoren gegen Kurzschluss und Überlast.
Technische Details:
Kunden Vorteile:
