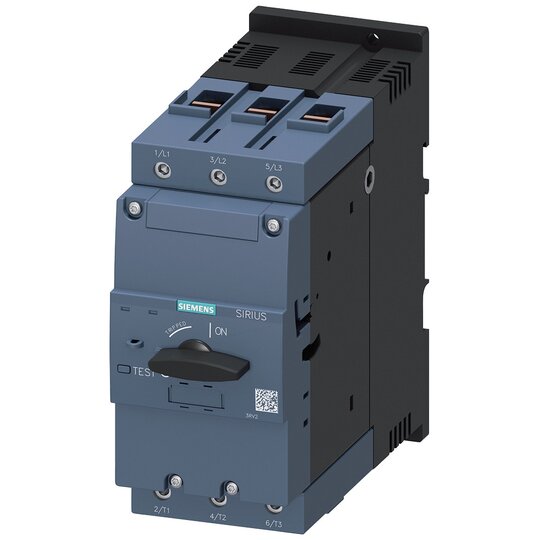

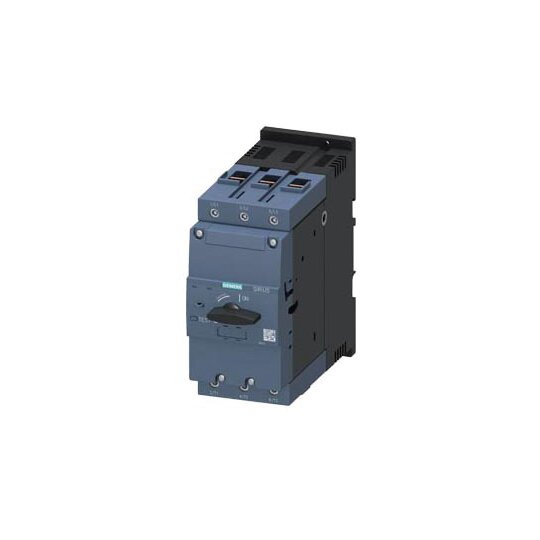

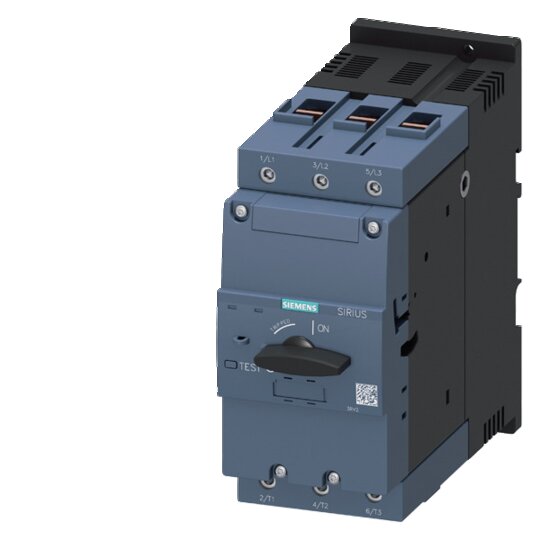

Siemens 3RV2342-4MC10 Leistungsschalter S3 für Starterkombination 100A
1 Stück

Listenpreis
Art.-Nr.
2738208
EAN
4047621014418
Hersteller-Nr.
3RV23424MC10
DEHA.-Nr.
5090970
eClass.-Nr.
27370401
Zolltarif-Nr.
85362090
Phasenausfallempfindlich false
Auslösetechnik magnetisch
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 100 A
Bemessungsbetriebsleistung bei AC-3, 230 V 30 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 45 kW
Anschlussart Hauptstromkreis Schraubanschluss
Gerätebauart Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 100 kA
Schutzart (IP) IP20
Höhe 165 mm
Breite 70 mm
Tiefe 176 mm

Leistungsschalter Baugröße S3 für Starterkombination Bemessungsstrom 100 A N-Auslöser 1300 A Schraubanschluss erhöhtes Schaltvermögen 100 kA Leistungsschalter SIRIUS 3RV2 für Starterkombinationen zum sicheren Schutz der Verbraucher bei Kurzschluss sowie zur sicheren Trennung vom Netz.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
