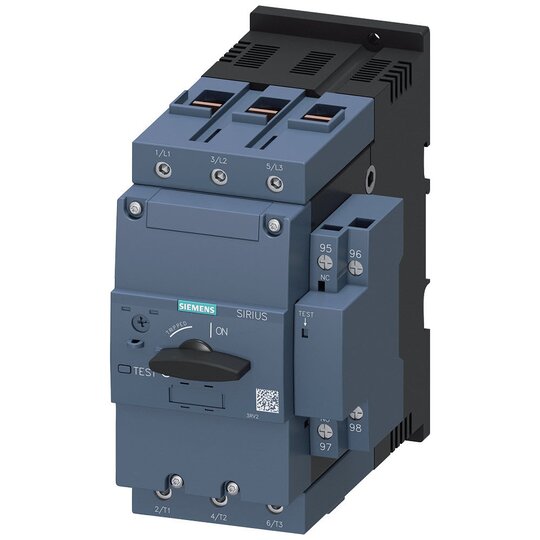

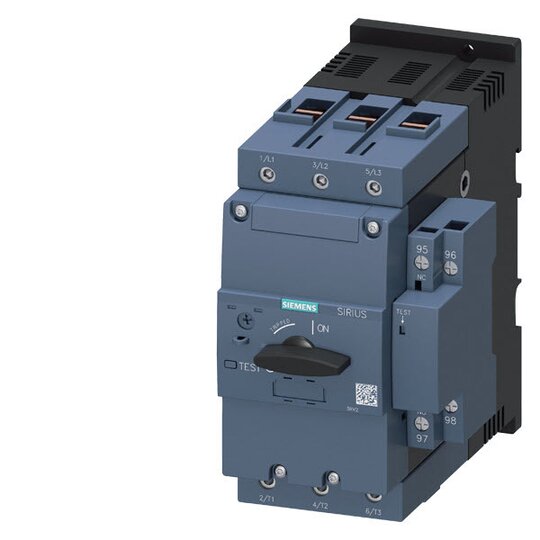

Siemens 3RV2142-4MA10 Leistungsschalter S3 Motorschutz Class 10 A-ausl. 80-100A

Hersteller-Nr. 3RV21424MA10 1463330
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2738225
EAN
4047621014340
DEHA.-Nr.
5090989
eClass.-Nr.
27370401
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Überlastauslöser Stromeinstellung 80 - 100 A
Phasenausfallempfindlich true
Auslösetechnik magnetisch
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 100 A
Bemessungsbetriebsleistung bei AC-3, 230 V 30 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 45 kW
Anschlussart Hauptstromkreis Schraubanschluss
Gerätebauart Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 100 kA
Schutzart (IP) IP20
Höhe 165 mm
Breite 90 mm
Tiefe 176 mm

    Leistungsschalter Baugröße S3 für den Motorschutz


    Der Leistungsschalter SIRIUS 3RV2 bietet zuverlässigen Motorschutz mit Überlastrelaisfunktion für eine sichere Abschaltung bei Kurzschluss und Überlast.



    Technische Details:



    • Baugröße S3 mit CLASS 10 Überlast-Relaisfunktion

    • A-Auslöser 80...100 A, N-Auslöser 1300 A

    • Schraubanschluss mit erhöhtem Schaltvermögen von 100 kA

    • Optimiert für Verbraucherabzweige mit geringer Abwärme

    • Geeignet für IE3/IE4-Motoren

    • Weltweite Zulassungen (z.B. IEC und UL/CSA)

    • Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex)

    • Varianten für Motorschutz, Anlagenschutz, Kurzschlussschutz

    • Verfügbar als Haupt- und NOT-AUS-Schalter

    • Optionen mit Schraub- oder Federzuganschluss

    • Eingebauter Hilfsschalter wahlweise erhältlich

    • Kompatibles Zubehör für alle Baugrößen

    • Reduziert die Hauptstromkreisverdrahtung durch SIRIUS 3RV29 Einspeisesystem



    Kunden Vorteile:



    • Sichere Abschaltung bei Kurzschluss und Überlast schützt Verbraucher und Anlage

    • Kompakte und klimafeste Bauweise erhöht die Anwendungsmöglichkeiten

    • Wartungsfreier und rüttelsicherer Anschluss sorgt für einfache Installation

    • Vielseitigkeit in der Anwendung durch verschiedene Varianten und Zubehör

    • Einfacher Austausch mit der bewährten Baureihe 3RV1

    • Effiziente Systemlösungen durch den SIRIUS Systembaukasten
