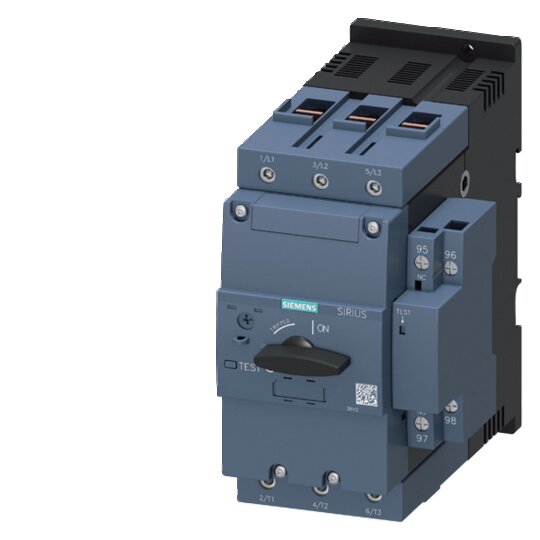

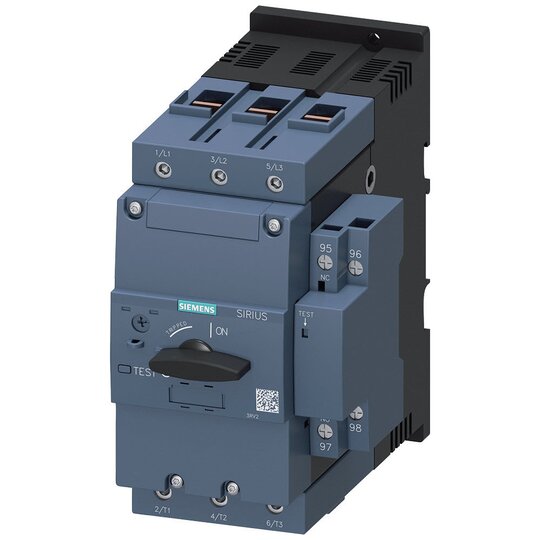

Siemens 3RV2142-4KA10 Leistungsschalter S3 Motorschutz Class 10 A-ausl. 57-75A

Hersteller-Nr. 3RV21424KA10 1463328
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2738223
EAN
4047621014333
DEHA.-Nr.
5090986
eClass.-Nr.
27370401
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Überlastauslöser Stromeinstellung 57 - 75 A
Phasenausfallempfindlich true
Auslösetechnik magnetisch
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 75 A
Bemessungsbetriebsleistung bei AC-3, 230 V 22 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 37 kW
Anschlussart Hauptstromkreis Schraubanschluss
Gerätebauart Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 100 kA
Schutzart (IP) IP20
Höhe 165 mm
Breite 90 mm
Tiefe 176 mm

    Leistungsschalter Baugröße S3 für den Motorschutz


    Der Leistungsschalter SIRIUS 3RV2 bietet zuverlässigen Motorschutz mit Überlastrelaisfunktion für eine sichere Abschaltung bei Kurzschluss.



    Technische Details:



    • Baugröße S3

    • Überlast-Relaisfunktion CLASS 10

    • A-Auslöser 57...75 A

    • N-Auslöser 975 A

    • Schraubanschluss

    • Erhöhtes Schaltvermögen 100 kA

    • Kompatibel mit IE3/IE4-Motoren

    • Weltweite Zulassungen (z.B. IEC und UL/CSA)

    • Geeignet für explosionsgefährdete Applikationen (ATEX bzw. IEC Ex)

    • Optionale Varianten für Motorschutz, Anlagenschutz und Kurzschlussschutz

    • Verfügbar mit Schraub- oder Federzuganschluss

    • Verschiedene Energieeinspeisemöglichkeiten mit SIRIUS 3RV29



    Kundenbenefiten:



    • Sichere Trennung der Anlage vom Netz

    • Optimiert für Verbraucherabzweige durch geringe Abwärme

    • Schneller, wartungsfreier und rüttelsicherer Anschluss

    • Umfassendes Zubehör für alle Baugrößen verfügbar

    • Reduzierte Hauptstromkreisverdrahtung

    • Einfacher Austausch durch Ablösung der Baureihe 3RV1

    • Effiziente Systemlösungen mit dem SIRIUS Systembaukasten
