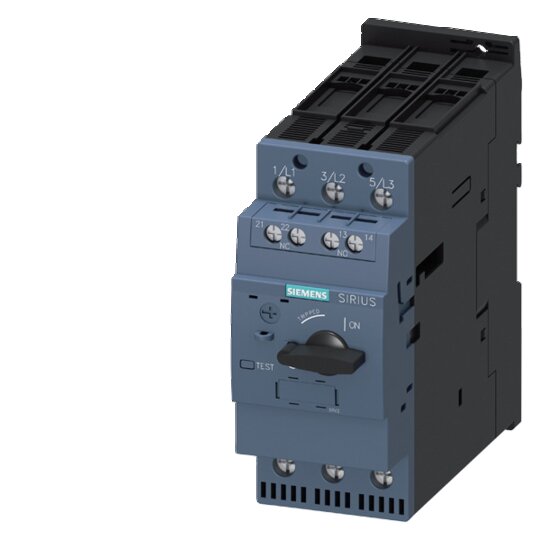

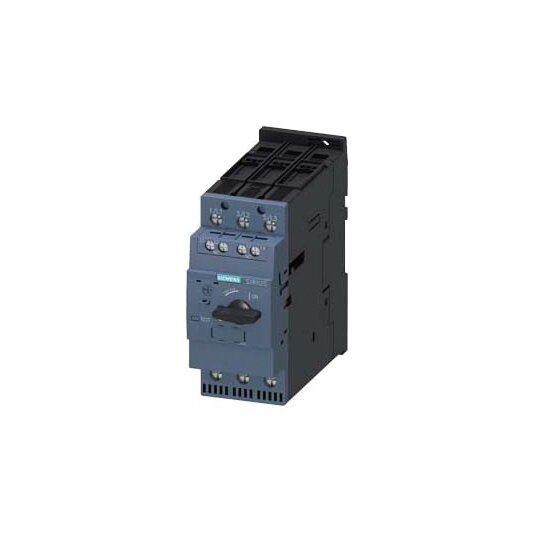

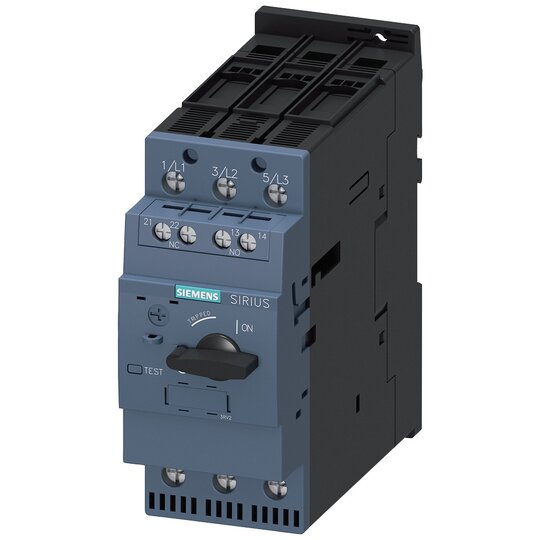

Siemens 3RV2032-4EA15 Leistungsschalter, Motorschutz, Class 10 A-ausl. 22-32A

Hersteller-Nr. 3RV20324EA15 173519
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2734237
EAN
4047621002231
DEHA.-Nr.
4334517
eClass.-Nr.
27370401
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Überlastauslöser Stromeinstellung 22 - 32 A
Phasenausfallempfindlich true
Auslösetechnik magnetisch
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsbetriebsleistung bei AC-3, 230 V 7,5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW
Anschlussart Hauptstromkreis Schraubanschluss
Gerätebauart Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter true
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 100 kA
Schutzart (IP) IP20
Höhe 140 mm
Breite 55 mm
Tiefe 149 mm

    Leistungsschalter Baugröße S2


    Der Leistungsschalter Baugröße S2 dient zum sicheren Abschalten bei Kurzschluss und schützt Verbraucher und Anlagen vor Überlast.



    Technische Details:



    • CLASS 10 A-Auslöser 22...32 A

    • N-Auslöser 416 A

    • Schraubanschluss mit erhöhtem Schaltvermögen

    • Querliegende Hilfsschalter 1S+1Ö

    • Kompakt und klimafest, geeignet für IE3/IE4-Motoren

    • Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex)

    • Varianten für Motorschutz, Anlagenschutz, Kurzschlussschutz und mehr

    • Verfügbar mit Schraub- oder Federzuganschluss

    • Verschiedene Energieeinspeisemöglichkeiten mit Einspeisesystem SIRIUS 3RV29



    Kunden Vorteile:



    • Sichere Trennung der Anlage vom Netz

    • Optimiert für den Einsatz in Verbraucherabzweigen

    • Einfache und wartungsfreie Verbindung dank Anschlussmöglichkeiten

    • Umfassendes Zubehör für alle Baugrößen verfügbar

    • Reduziert die Hauptstromkreisverdrahtung erheblich

    • Einfach, effizient und immer aktuell im SIRIUS Systembaukasten
