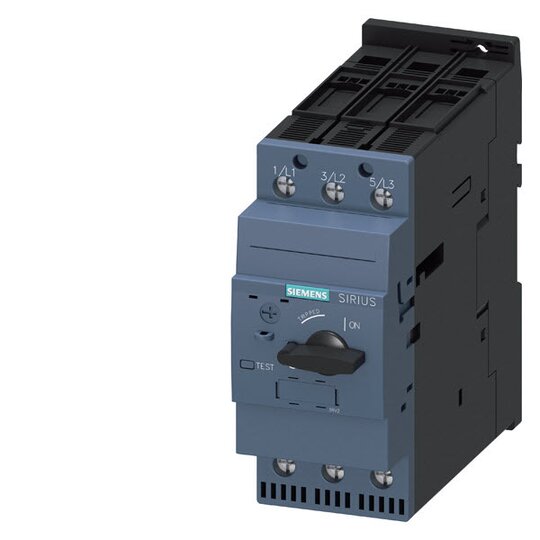

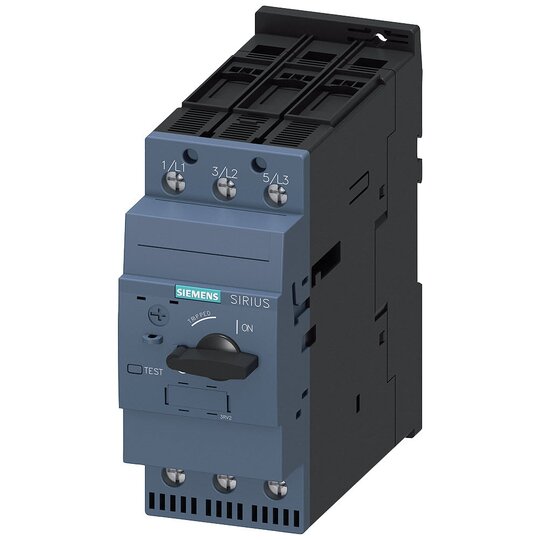

Siemens 3RV2032-4DA10 Leistungsschalter, Motorschutz, Class 10 A-ausl. 20-25A

Hersteller-Nr. 3RV20324DA10 173516
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2734234
EAN
4011209944527
DEHA.-Nr.
4334514
eClass.-Nr.
27370401
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Überlastauslöser Stromeinstellung 18 - 25 A
Phasenausfallempfindlich true
Auslösetechnik magnetisch
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsbetriebsleistung bei AC-3, 230 V 5,5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Anschlussart Hauptstromkreis Schraubanschluss
Gerätebauart Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 100 kA
Schutzart (IP) IP20
Höhe 140 mm
Breite 55 mm
Tiefe 149 mm

    Leistungsschalter Baugröße S2 für den Motorschutz


    Der SIRIUS 3RV2 Leistungsschalter ermöglicht einen sicheren Kurzschlussschutz und Überlastschutz für Motoren sowie eine zuverlässige Trennung der Anlage vom Netz.



    Technische Details:



    • CLASS 10 A-Auslöser 18...25 A N-Auslöser 325 A

    • Erhöhtes Schaltvermögen

    • Kompakte und klimafeste Bauweise

    • Geeignet für IE3/IE4-Motoren

    • Weltweite Zulassungen (z.B. IEC und UL/CSA)

    • Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex)

    • Varianten für Motorschutz, Anlagenschutz, Kurzschlussschutz, Transformatorschutz, als Haupt- und NOT-AUS-Schalter verfügbar

    • Schraub- oder Federzuganschluss für schnellen, wartungsfreien und rüttelsicheren Anschluss

    • Optional mit eingebautem Hilfsschalter

    • Einheitliches Zubehör für alle Baugrößen

    • Verschiedene Energieeinspeisemöglichkeiten über das Einspeisesystem SIRIUS 3RV29



    Kunden Vorteile:



    • Optimierte Abwärme für den Einsatz in Verbraucherabzweigen

    • Ersetzt die bewährte Baureihe 3RV1, bietet moderne Lösungen

    • Einfacher und effizienter Einsatz dank umfassendem Zubehör

    • Reduziert die Hauptstromkreisverdrahtung erheblich

    • Immer aktuelle Technologie im SIRIUS Systembaukasten
