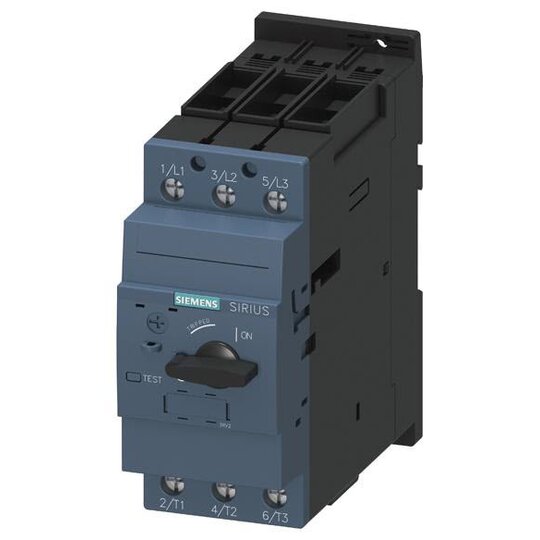

Siemens 3RV2031-4EB10 Leistungsschalter, Motorschutz, Class 20 A-ausl. 22-32A
1 Stück

Listenpreis
Art.-Nr.
2729684
EAN
4011209930254
Hersteller-Nr.
3RV20314EB10
DEHA.-Nr.
4334490
eClass.-Nr.
27370401
Zolltarif-Nr.
85362010
Überlastauslöser Stromeinstellung 22 - 32 A
Phasenausfallempfindlich true
Auslösetechnik magnetisch
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsbetriebsleistung bei AC-3, 230 V 7,5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW
Anschlussart Hauptstromkreis Schraubanschluss
Gerätebauart Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 65 kA
Schutzart (IP) IP20
Höhe 140 mm
Breite 55 mm
Tiefe 149 mm

Leistungsschalter Baugröße S2 für den Motorschutz, CLASS 20 A-Auslöser 22...32 A N-Auslöser 416 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
