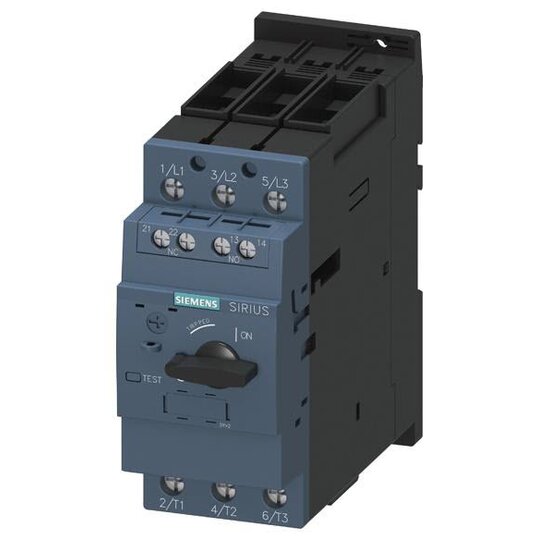

Siemens 3RV2031-4DB15 Leistungsschalter, Motorschutz, Class 20 A-ausl. 20-25A

Hersteller-Nr. 3RV20314DB15 173502
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2734220
EAN
4047621001579
DEHA.-Nr.
4334487
eClass.-Nr.
27370401
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Überlastauslöser Stromeinstellung 18 - 25 A
Phasenausfallempfindlich true
Auslösetechnik magnetisch
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsbetriebsleistung bei AC-3, 230 V 5,5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Anschlussart Hauptstromkreis Schraubanschluss
Gerätebauart Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter true
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 65 kA
Schutzart (IP) IP20
Höhe 140 mm
Breite 55 mm
Tiefe 149 mm

    Leistungsschalter Baugröße S2 für den Motorschutz


    Der Leistungsschalter Baugröße S2 dient dem sicheren Abschalten bei Kurzschluss und schützt Verbraucher und Anlagen vor Überlast.


    Technische Details:



    • CLASS 20 A-Auslöser 18...25 A

    • N-Auslöser 325 A

    • Schraubanschluss

    • Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö

    • Kompakte und klimafeste Konstruktion

    • Geeignet für IE3/IE4-Motoren

    • Weltweite Zulassungen (IEC und UL/CSA)

    • Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex)

    • Varianten für Motorschutz, Anlagenschutz, Kurzschlussschutz, Transformatorschutz, Haupt- und NOT-AUS-Schalter

    • Einsatz in IT-Netzen

    • Schraub- oder Federzuganschluss

    • Optional mit eingebautem Hilfsschalter


    Kunden Vorteile:



    • Optimiert für geringe Abwärme in Verbraucherabzweigen

    • Schneller, wartungsfreier und rüttelsicherer Anschluss

    • Vereinheitlichung des Zubehörs für alle Baugrößen

    • Reduzierung der Hauptstromkreisverdrahtung durch verschiedene Energieeinspeisemöglichkeiten

    • Einfach, effizient und immer aktuell im SIRIUS Systembaukasten
