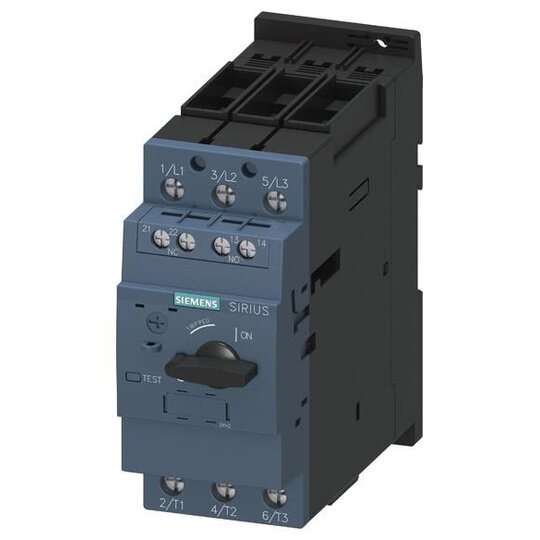

Siemens 3RV2031-4BA15 Leistungsschalter, Motorschutz, Class 10 A-ausl. 14-20A

Hersteller-Nr. 3RV20314BA15 173499
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2734217
EAN
4047621001524
DEHA.-Nr.
4334482
eClass.-Nr.
27370401
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Überlastauslöser Stromeinstellung 14 - 20 A
Phasenausfallempfindlich true
Auslösetechnik magnetisch
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 20 A
Bemessungsbetriebsleistung bei AC-3, 230 V 5,5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW
Anschlussart Hauptstromkreis Schraubanschluss
Gerätebauart Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter true
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 65 kA
Schutzart (IP) IP20
Höhe 140 mm
Breite 55 mm
Tiefe 149 mm

    Leistungsschalter Baugröße S2


    Der Leistungsschalter Baugröße S2 bietet sicheren Motorschutz durch effektive Abschaltung bei Kurzschluss und Überlast.


    Technische Details:



    • CLASS 10 A-Auslöser 14...20 A N-Auslöser 260 A

    • Schraubanschluss

    • Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö

    • Kompakte, klimafeste Bauweise

    • Geeignet für IE3/IE4-Motoren

    • Weltweite Zulassungen (z.B. IEC und UL/CSA)

    • Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex)

    • Varianten für Motorschutz, Anlagenschutz, Kurzschlussschutz

    • Optionen mit Schraub- oder Federzuganschluss


    Kunden Vorteile:



    • Sicherer Schutz der Verbraucher und Anlagen vor Überlast und Kurzschluss

    • Wartungsfreier und rüttelsicherer Anschluss

    • Vielseitiges Zubehör für alle Baugrößen einsetzbar

    • Reduzierte Hauptstromkreisverdrahtung durch verschiedene Energieeinspeisemöglichkeiten

    • Effiziente und aktuelle Lösungen mit dem SIRIUS Systembaukasten
