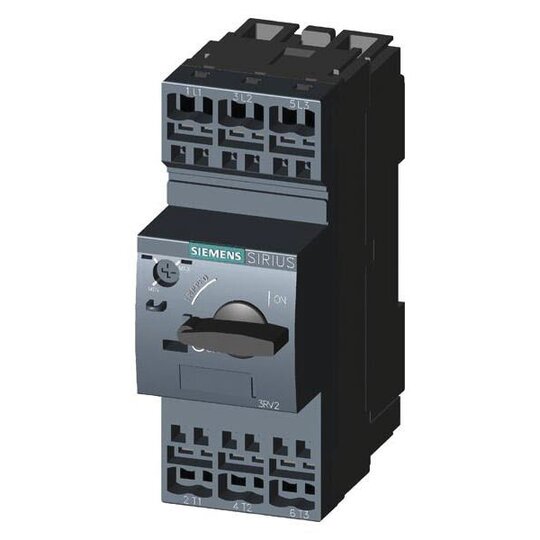

Siemens 3RV20214DA20 Motorschutzschalter S0 20-25A Class10 Federkl.

Hersteller-Nr. 3RV20214DA20 164777
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2724135
EAN
4011209724488
DEHA.-Nr.
3261759
eClass.-Nr.
27370401
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Überlastauslöser Stromeinstellung 18 - 25 A
Phasenausfallempfindlich true
Auslösetechnik magnetisch
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsbetriebsleistung bei AC-3, 230 V 5,5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Anschlussart Hauptstromkreis Federzuganschluss
Gerätebauart Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 55 kA
Schutzart (IP) IP20
Höhe 119 mm
Breite 45 mm
Tiefe 97 mm

    Leistungsschalter Baugröße S0


    Der Leistungsschalter Baugröße S0 bietet umfassenden Motorschutz und sicheres Abschalten bei Kurzschluss und Überlast für eine Vielzahl von Anwendungen.


    Technische Details:



    • CLASS 10 A-Auslöser 18...25 A

    • N-Auslöser 325 A

    • Federzuganschluss

    • Standardschaltvermögen Leistungsschalter SIRIUS 3RV2

    • Kompakte und klimafeste Bauweise

    • Geeignet für IE3/IE4-Motoren

    • Weltweite Zulassungen (z.B. IEC und UL/CSA)

    • Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex)

    • Gerätevarianten für Motorschutz, Anlagenschutz, und mehr

    • Schraub- oder Federzuganschluss

    • Einheitliches Zubehör für alle Baugrößen

    • Einsatz verschiedener Energieeinspeisemöglichkeiten, z.B. SIRIUS 3RV29

    • Ersetzt die bewährte Baureihe 3RV1


    Kunden Vorteile:



    • Sichere Trennung der Anlage vom Netz

    • Optimiert für den Einsatz in Verbraucherabzweigen

    • Wartungsfreier und rüttelsicherer Anschluss

    • Einfach und effizienter Aufbau durch den SIRIUS Systembaukasten

    • Reduzierte Hauptstromkreisverdrahtung
