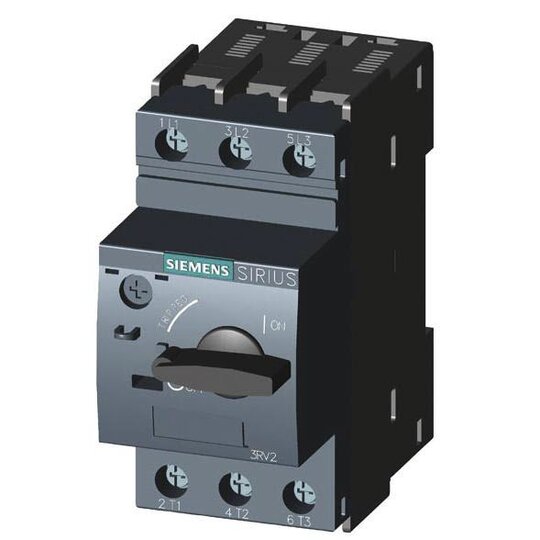

Siemens 3RV20214DA10 Motorschutzschalter S0 20-25A Class10 Schraub.

Hersteller-Nr. 3RV20214DA10 152168
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2708339
EAN
4011209712546
DEHA.-Nr.
3254398
eClass.-Nr.
27370401
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Überlastauslöser Stromeinstellung 18 - 25 A
Phasenausfallempfindlich true
Auslösetechnik magnetisch
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsbetriebsleistung bei AC-3, 230 V 5,5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Anschlussart Hauptstromkreis Schraubanschluss
Gerätebauart Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 55 kA
Schutzart (IP) IP20
Höhe 97 mm
Breite 45 mm
Tiefe 97 mm

    Leistungsschalter Baugröße S0


    Der Leistungsschalter Baugröße S0 schützt Motoren und Verbraucher durch sicheres Abschalten bei Kurzschluss und Überlast.



    Technische Details:



    • Baugröße S0 für Motorschutz

    • CLASS 10 A-Auslöser 18...25 A

    • N-Auslöser 325 A

    • Schraubanschluss

    • Optimiert für IE3/IE4-Motoren

    • Weltweite Zulassungen (z.B. IEC und UL/CSA)

    • Optionen für explosionsgefährdete Applikationen (ATEX bzw. IEC Ex)

    • Gerätevarianten für Motorschutz und Anlagenschutz

    • Integrierter Hilfsschalter verfügbar

    • Reduzierte Hauptstromkreisverdrahtung mit dem Einspeisesystem SIRIUS 3RV29

    • Die Baureihe 3RV2 ersetzt die 3RV1



    Kunden Vorteile:



    • Komprimierte und klimafeste Bauweise mit geringer Abwärme für Nutzung in Verbraucherabzweigen

    • Schneller, wartungsfreier und rüttelsicherer Anschluss durch Schraub- oder Federzuganschluss

    • Umfassendes Zubehör, das einheitlich für alle Baugrößen ist

    • Einfache Handhabung und Effizienz des SIRIUS Systembaukastens
