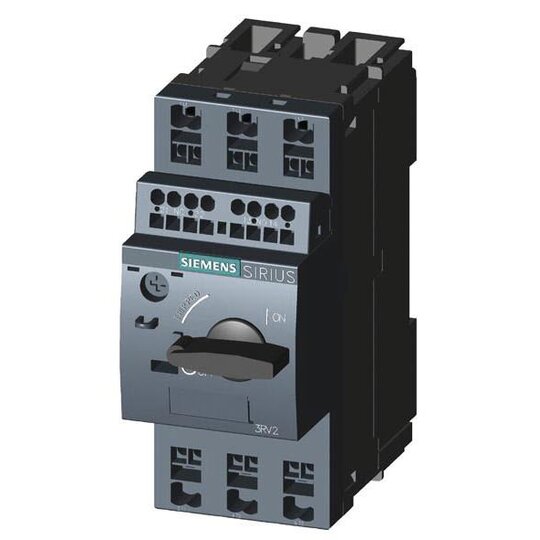

Siemens 3RV20111JA25 Motorschutzschalter S00 7-10A Class10 Federkl. 1S+1

Hersteller-Nr. 3RV20111JA25 152367
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2708605
EAN
4011209841192
DEHA.-Nr.
3261543
eClass.-Nr.
27370401
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Überlastauslöser Stromeinstellung 7 - 10 A
Phasenausfallempfindlich true
Auslösetechnik magnetisch
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 10 A
Bemessungsbetriebsleistung bei AC-3, 230 V 2,2 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW
Anschlussart Hauptstromkreis Federzuganschluss
Gerätebauart Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter true
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 100 kA
Schutzart (IP) IP20
Höhe 106 mm
Breite 45 mm
Tiefe 97 mm

    Leistungsschalter Baugröße S00


    Der Leistungsschalter Baugröße S00 für den Motorschutz bietet sicheres Abschalten bei Kurzschluss und schützt Verbraucher und Anlagen vor Überlast.



    Technische Details:



    • CLASS 10 A-Auslöser 7...10 A

    • N-Auslöser 130 A

    • Federzuganschluss

    • Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö

    • Kompakte und klimafeste Bauweise

    • Weltweite Zulassungen (z.B. IEC und UL/CSA)

    • Geeignet für explosionsgefährdete Applikationen (ATEX bzw. IEC Ex)

    • Varianten für Motorschutz und Anlagenschutz

    • Schraub- oder Federzuganschluss

    • Umfangreiches Zubehör verfügbar



    Kunden Vorteile:



    • Sichere Trennung der Anlage vom Netz

    • Optimiert für IE3/IE4-Motoren

    • Wartungsfreier und rüttelsicherer Anschluss

    • Reduziert die Hauptstromkreisverdrahtung erheblich

    • Einfach, effizient, immer aktuell mit dem SIRIUS Systembaukasten
