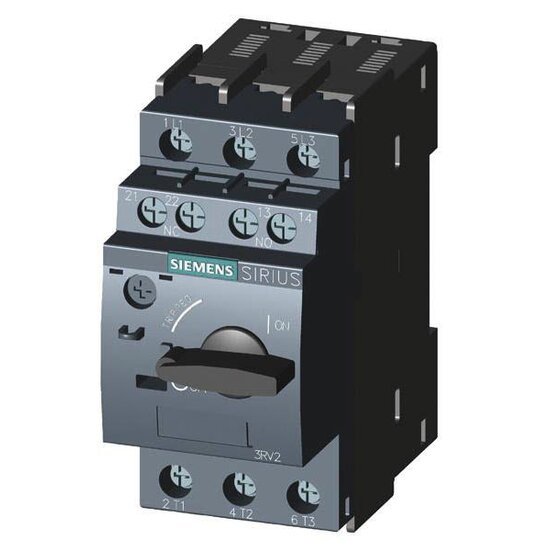

Siemens 3RV20110JA15 Motorschutzschalter S00 0,7-1A Class10 Schraub. 1S+1
1 Stück

Listenpreis
Art.-Nr.
2724095
EAN
4011209841062
Hersteller-Nr.
3RV20110JA15
DEHA.-Nr.
3261706
eClass.-Nr.
27370401
Zolltarif-Nr.
85362010
Überlastauslöser Stromeinstellung 0.7 - 1 A
Phasenausfallempfindlich true
Auslösetechnik magnetisch
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 1 A
Bemessungsbetriebsleistung bei AC-3, 230 V 0,2 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 0,25 kW
Anschlussart Hauptstromkreis Schraubanschluss
Gerätebauart Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter true
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 100 kA
Schutzart (IP) IP20
Höhe 97 mm
Breite 45 mm
Tiefe 97 mm

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 0,7...1 A N-Auslöser 13 A Schraubanschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
