Überlastauslöser Stromeinstellung | 2.2 - 3.2 A |
Phasenausfallempfindlich | true |
Auslösetechnik | magnetisch |
Bemessungsbetriebsspannung | 690 - 690 V |
Bemessungsdauerstrom Iu | 3,2 A |
Bemessungsbetriebsleistung bei AC-3, 230 V | 0,6 kW |
Bemessungsbetriebsleistung bei AC-3, 400 V | 1,1 kW |
Anschlussart Hauptstromkreis | Schraubanschluss |
Gerätebauart | Einbaugerät Festeinbautechnik |
Mit integriertem Hilfsschalter | true |
Mit integriertem Unterspannungsauslöser | false |
Polzahl | 3 |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 kA |
Schutzart (IP) | IP20 |
Höhe | 90 mm |
Breite | 45 mm |
Tiefe | 75 mm |
Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 2,2...3,2 A N-Auslöser 42 A 1S+1Ö querliegend Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV1 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Verfügbar sind Gerätevarianten für Motorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraubanschluss und wahlweise mit eingebautem Hilfsschalter erhältlich.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.r toutes les tailles. L'utilisation de différents moyens d'alimentation tels que le système d'alimentation correspondant SIRIUS 3RV29 réduit considérablement le câblage du circuit principal.Simple, efficace, toujours actuel - Le système modulaire SIRIUS.
Art.-Nr.
2708477
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Art.-Nr.
2701112
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Art.-Nr.
2701599
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Art.-Nr.
2702242
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Art.-Nr.
2708381
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Art.-Nr.
2783329
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Art.-Nr.
2723994
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Art.-Nr.
2723992
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Art.-Nr.
2708328
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Art.-Nr.
2723993
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Art.-Nr.
2729860
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 340 ein
|
Art.-Nr.
2701598
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Art.-Nr.
2724643
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 10 ein
|
Art.-Nr.
2780406
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 3060 ein
|
Art.-Nr.
2724573
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Art.-Nr.
2724016
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
3D / BIM Objekt
Download
(Stand: 10.12.2024)
|
Deeplink Produktseite
Download
(Stand: 10.12.2024)
|
Explosionszeichnung
Download
(Stand: 10.12.2024)
|
Maßzeichnung
Download
(Stand: 10.12.2024)
|
Milieubild
Download
(Stand: 10.12.2024)
|
Produktdatenblatt
Download
(Stand: 10.12.2024)
|
Produktdatenblatt
Download
(Stand: 10.12.2024)
|
REACH-Erklärung
Download
(Stand: 10.12.2024)
|
RoHS-Erklärung
Download
(Stand: 10.12.2024)
|

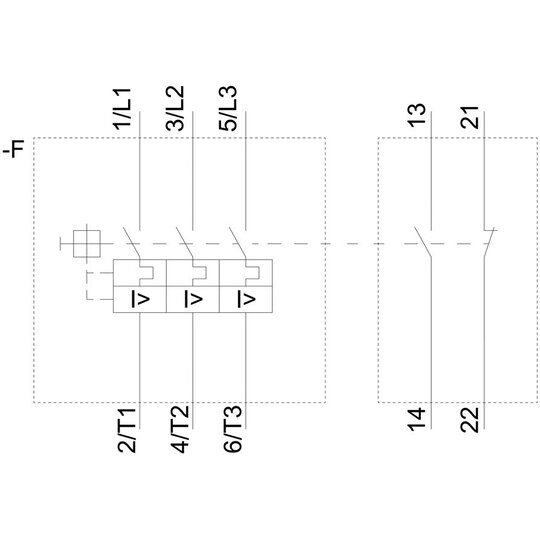

Schaltbild
