Bemessungssteuerspeisespannung Us bei DC | 24 - 24 V |
Spannungsart zur Betätigung | DC |
Anzahl der Schließer als Hauptkontakte | 4 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 60 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 38 A |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 41 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 22 kW |
Anzahl der Hilfskontakte als Schließer | 1 |
Anzahl der Hilfskontakte als Öffner | 1 |
Geeignet für Reiheneinbau | true |

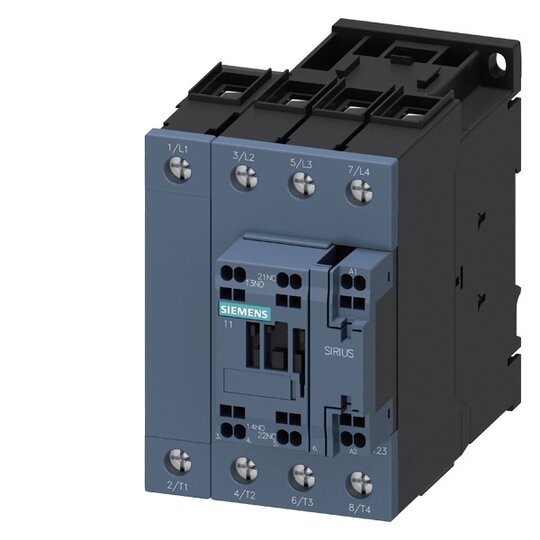

Schütz, 4 S, AC-1: 60 A Bahn DC 24 V, 0,7 ... 1,25* US, 4-polig, 4S, Baugröße S2, Federzuganschluss 1 S + 1 Ö integriert mit Varistor Schütz SIRIUS 3RT23 zum Schalten von ohmschen Verbrauchern unter extremen Bedingungen z.B. für Bahnanwendungen.Die Schütze 3RT23 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASi oder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT23 sind klimafest und weltweit zugelassen (z.B. IEC und UL/CSA). Diese Variante zeichnet sich durch einen erweiterten Arbeits- und Temperaturbereich für härtere Umgebungsbedingungen aus.Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
