Bemessungssteuerspeisespannung Us bei DC | 24 - 24 V |
Spannungsart zur Betätigung | DC |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 70 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 51 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 22 kW |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 41 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 22 kW |
Bemessungsbetriebsleistung NEMA | 29,419949999 kW |
Geeignet für Reiheneinbau | true |
Anzahl der Hilfskontakte als Schließer | 1 |
Anzahl der Hilfskontakte als Öffner | 1 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Anzahl der Schließer als Hauptkontakte | 3 |

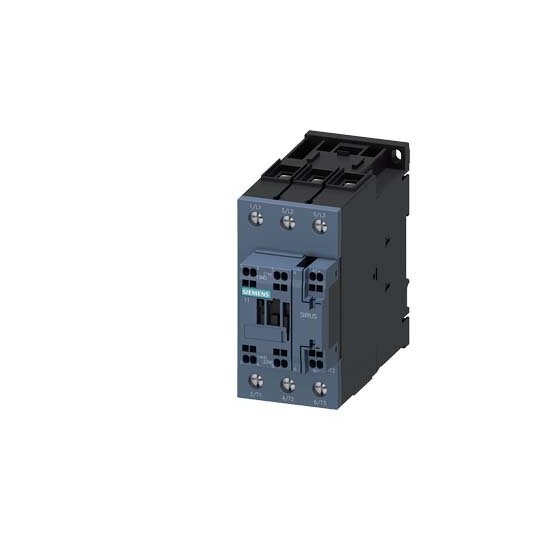

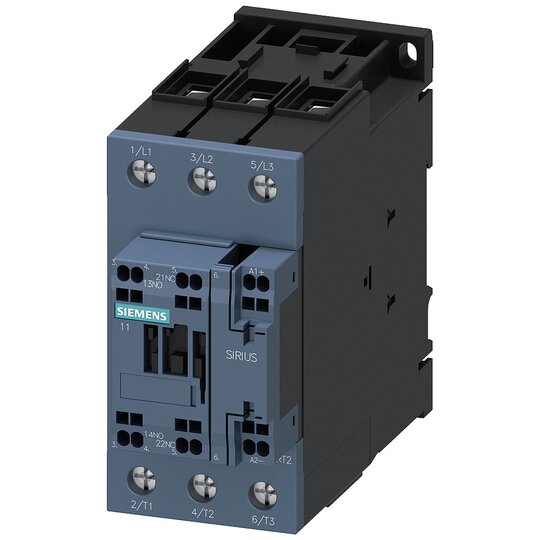

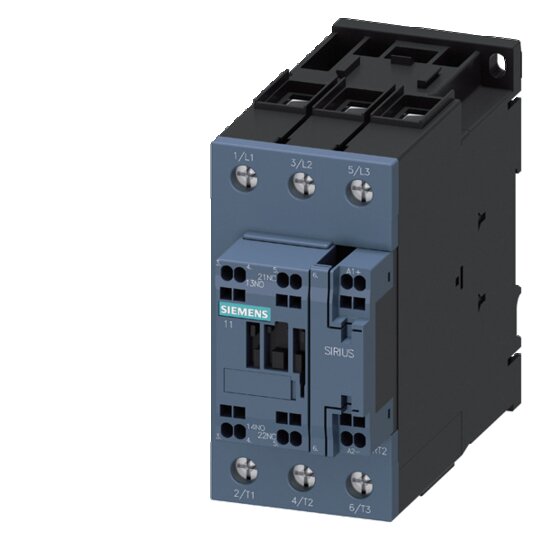

Bahnschütz, AC-3 51 A, 22 kW / 400 V 1 S + 1 Ö DC 24 V, 0,7-1,25* US, mit Varistor, 3-polig, Baugröße S2, Federzuganschluss Schütz SIRIUS 3RT2 zum Schalten von Motoren unter extremen Bedingungen z.B. für Bahnanwendungen.Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASi oder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready. Diese Variante zeichnet sich durch einen erweiterten Arbeits- und Temperaturbereich für härtere Umgebungsbedingungen aus.Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
