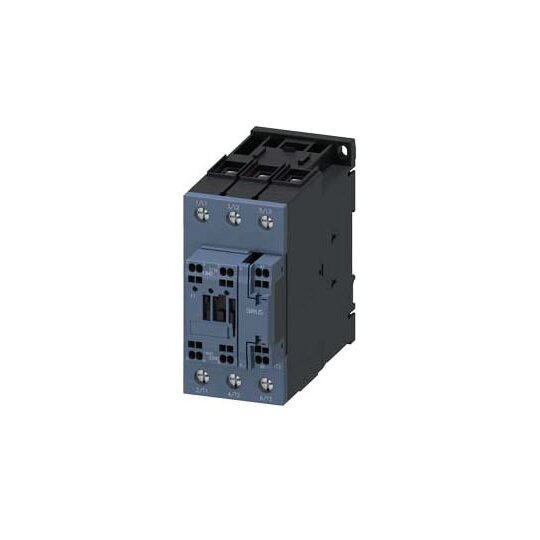

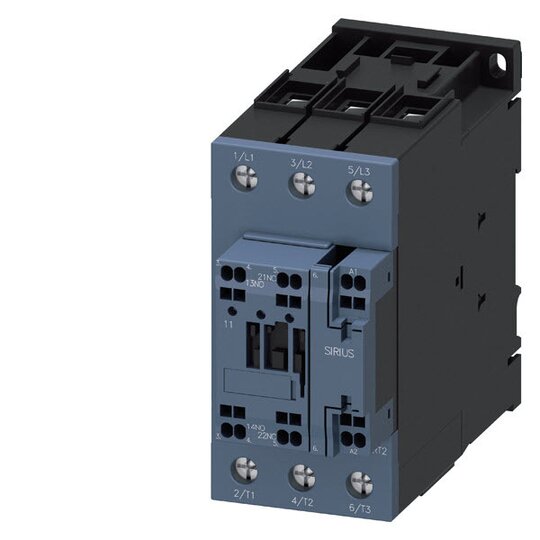

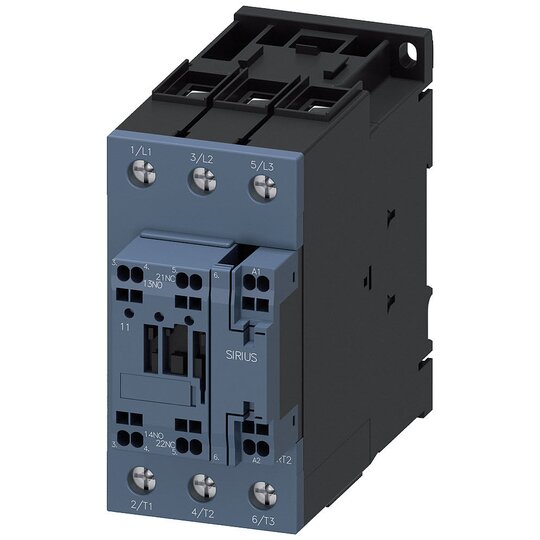

Siemens 3RT2036-3NB30-0CC0 Schütz, AC 3: 22kW/400V, 1S+1Ö, AC/DC 20-33V
1 Stück

Listenpreis
Art.-Nr.
2739316
EAN
4011209942295
Hersteller-Nr.
3RT20363NB300CC0
DEHA.-Nr.
4334763
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 20 - 33 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 20 - 33 V
Bemessungssteuerspeisespannung Us bei DC 20 - 33 V
Spannungsart zur Betätigung AC/DC
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 70 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 51 A
Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 41 A
Bemessungsbetriebsleistung NEMA 29,419949999 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau true

Leistungsschütz, AC-3 51 A, 22 kW / 400 V 1 S + 1 Ö, AC / DC 20-33 V kommunikationsfähig, mit Varistor, 3-polig, Baugröße S2, Federzuganschluss Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASi oder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
