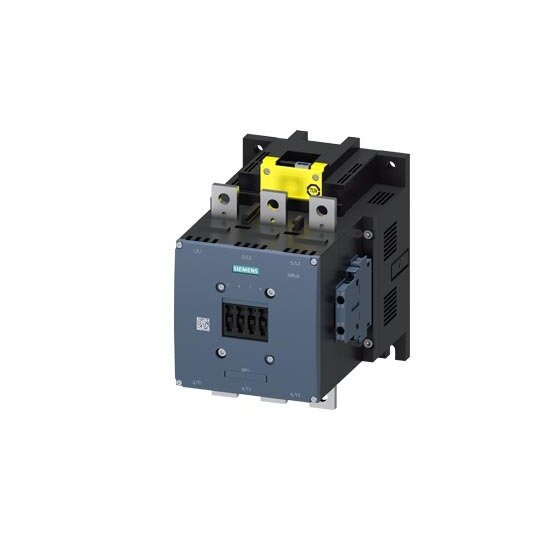

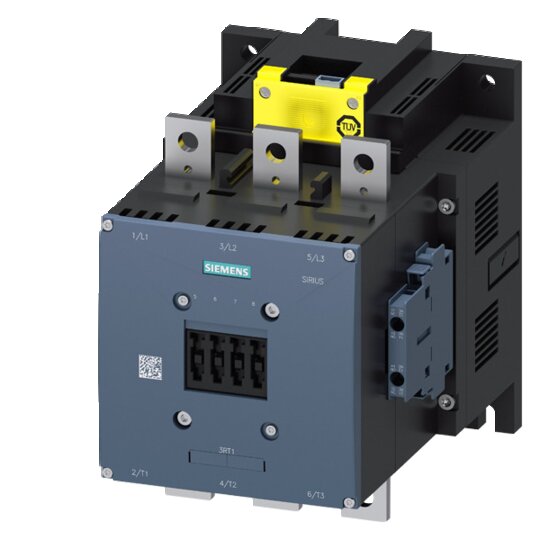

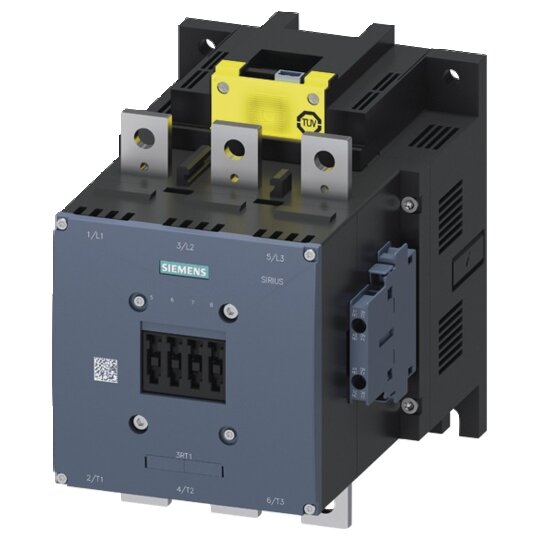

Siemens 3RT14766SF36 Schütz AC-1 690A AC/DC 96-127V 3p S12 2S+2Ö F-SPS Eingang
1 Stück

Listenpreis
Art.-Nr.
2780495
EAN
4047621043432
Hersteller-Nr.
3RT14766SF36
DEHA.-Nr.
5289351
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 96 - 127 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 96 - 127 V
Bemessungssteuerspeisespannung Us bei DC 96 - 127 V
Spannungsart zur Betätigung AC/DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 690 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 170 A
Bemessungsbetriebsleistung NEMA 110,3248125 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau true

Schütz, AC-1, 690A/690 V/40 °C, S12, 3-polig, AC/DC 96-127V, F-PLC-IN, mit Varistor, 2S+2Ö, Anschlussschiene/ Schraubanschluss Schütz SIRIUS 3RT14 zum Schalten von ohmschen Verbrauchern mit großer Leistung, speziell konzipiert und zertifiziert für einen einfachen Aufbau sicherheitsgerichteter Anwendungen bis SIL CL 3.Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für sicherheitsgerichtete Anwendungen die passende Anbindung an die Steuerung in Form eines fehlersicheren PLC-Eingangs. Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest und weltweit zugelassen (z.B. IEC und UL/CSA).Die Schütze 3RT mit fehlersicherer Ansteuerung sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie besitzen einen AC/DC-Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden.Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
