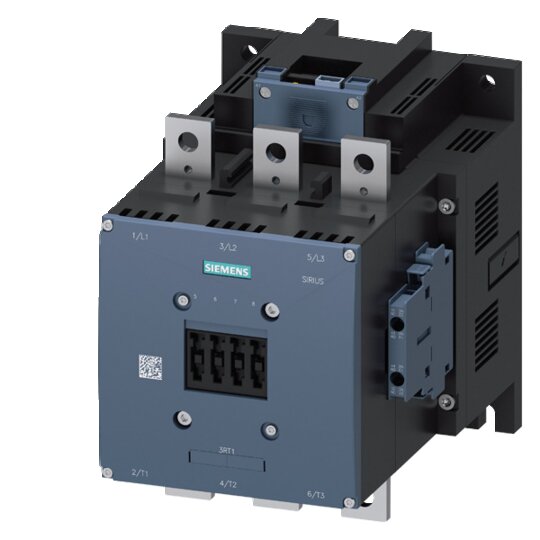

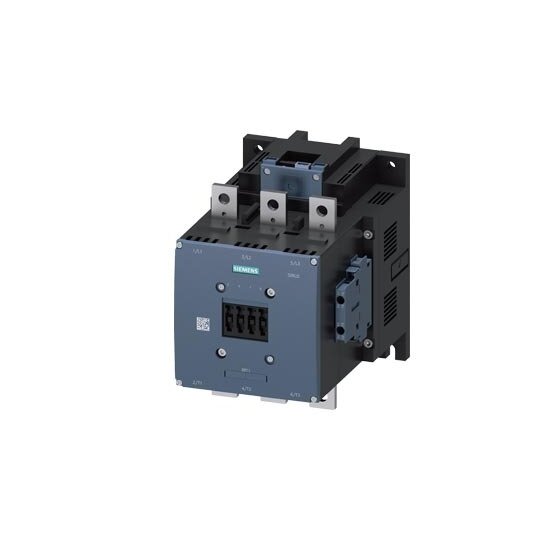

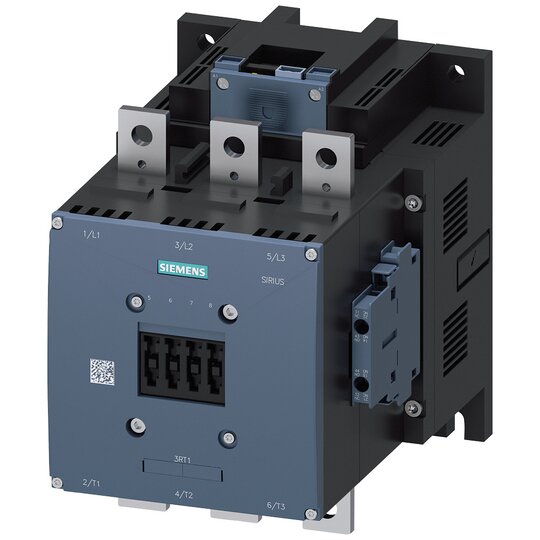

Siemens 3RT1476-6XJ46-0LA2 Bahnschütz AC1:690 A/690V Spule DC 72V

Hersteller-Nr. 3RT14766XJ460LA2 1465279
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2780302
EAN
4047621023014
DEHA.-Nr.
5105671
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei DC 72 - 72 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 690 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 170 A
Bemessungsbetriebsleistung bei AC-3, 400 V 90 kW
Bemessungsbetriebsleistung NEMA 110,3248125 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau true

    Leistungsschütz AC-1 690A


    Der Leistungsschütz SIRIUS 3RT14 ist für das Schalten von schwach oder nicht induktiven Verbrauchern unter extremen Bedingungen, insbesondere für Bahnanwendungen, konzipiert.



    Technische Details:



    • 3-polig, Uc: 110 V DC (0,7-1,25)

    • Hauptstromkreis: Schiene

    • Steuer- und Hilfsstromkreis: Schraubanschluss

    • Hilfskontakte: 2 S + 2 Ö

    • Erweiterter Arbeits- und Temperaturbereich bis 40°C

    • DC-Weitspannungsbereich

    • PLC-Steuereingang

    • Klimafest und weltweit zugelassen (z.B. IEC, UL/CSA)

    • Einsatz unter extremen Bedingungen, z.B. für Bahnanwendungen



    Kunden Vorteile:



    • Kompatibel mit anderen Komponenten im Verbraucherabzweig für vielseitige Kombinationen.

    • Vormontierte Hilfsschalter reduzieren die Komplexität des Aufbaus.

    • Kompakte Bauweise bei gleichzeitig großer Leistung und hoher Kontaktzuverlässigkeit.

    • Schneller, wartungsfreier und rüttelsicherer Anschluss durch Federzuganschluss im Hilfs- und Steuerstromkreis.

    • Vielfältiges Zubehör, wie Verdrahtungsbausätze, reduziert den Verdrahtungsaufwand erheblich.

    • Immer aktuell im Rahmen des SIRIUS Systembaukastens.
