Bemessungssteuerspeisespannung Us bei AC 50 Hz | 96 - 127 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 96 - 127 V |
Bemessungssteuerspeisespannung Us bei DC | 96 - 127 V |
Spannungsart zur Betätigung | AC/DC |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 275 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 97 A |
Bemessungsbetriebsleistung NEMA | 55,16240625 kW |
Geeignet für Reiheneinbau | true |
Anzahl der Hilfskontakte als Schließer | 2 |
Anzahl der Hilfskontakte als Öffner | 2 |
Anschlussart Hauptstromkreis | Schienenanschluss |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 3 |

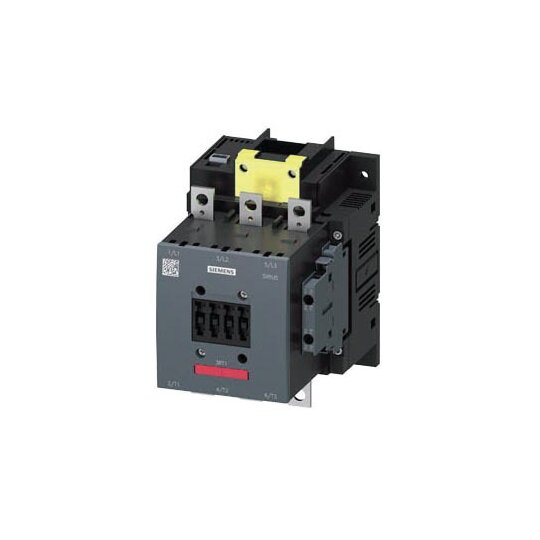

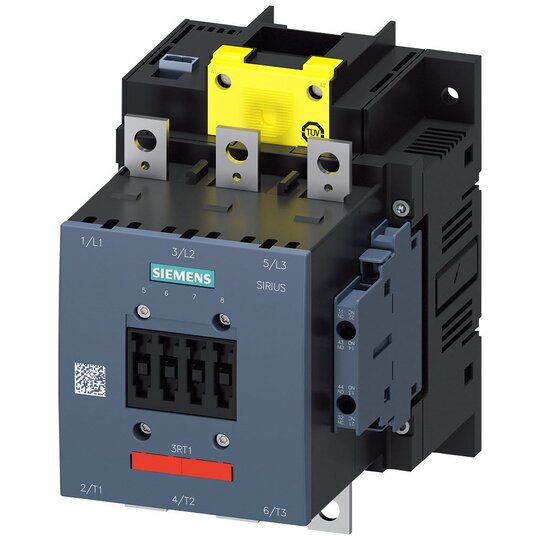

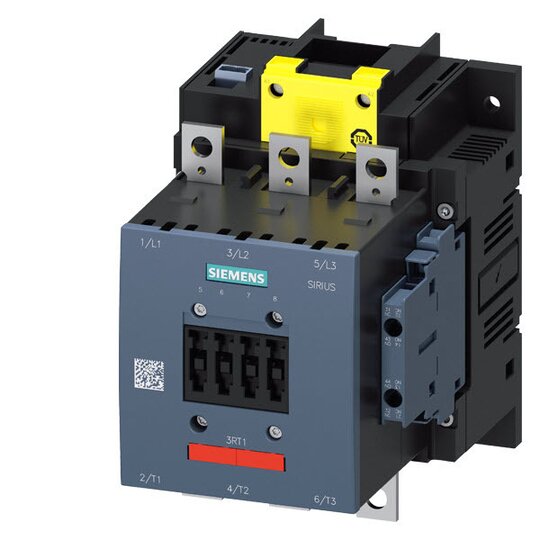

Schütz, AC-1, 275A/690 V/40 °C, S6, 3-polig, AC/DC 96-127V, F-PLC-IN, mit Varistor, 2S+2Ö, nicht lösbar, Anschlussschiene/ Schraubanschluss Schütz SIRIUS 3RT14 zum Schalten von ohmschen Verbrauchern mit großer Leistung, speziell konzipiert und zertifiziert für einen einfachen Aufbau sicherheitsgerichteter Anwendungen bis SIL CL 3.Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für sicherheitsgerichtete Anwendungen die passende Anbindung an die Steuerung in Form eines fehlersicheren PLC-Eingangs. Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest und weltweit zugelassen (z.B. IEC und UL/CSA).Die Schütze 3RT mit fehlersicherer Ansteuerung sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie besitzen einen AC/DC-Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden.Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
