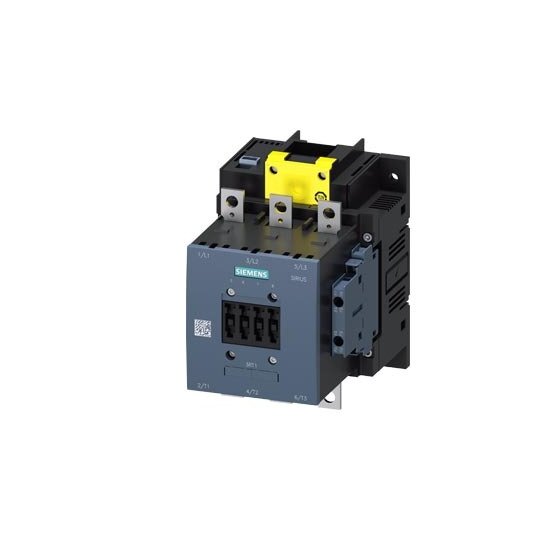

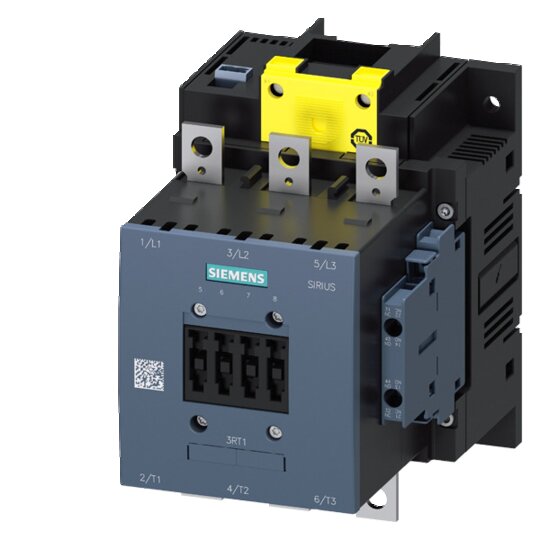

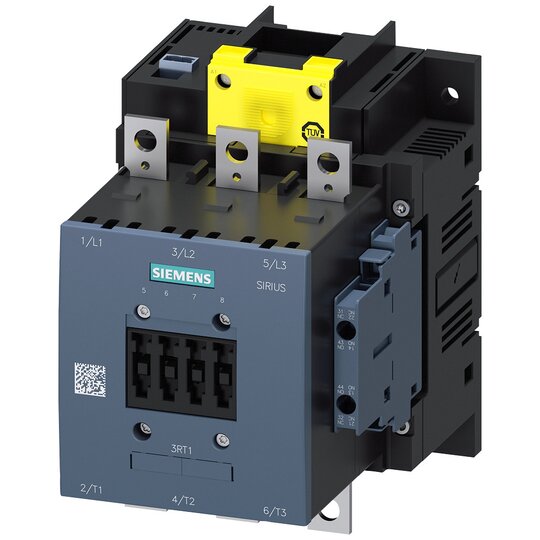

Siemens 3RT10566SF36 Schütz AC-3 90kW/400VAC/DC 96-127V 3p S6 2S+2Ö F-SPS
1 Stück

Listenpreis
Art.-Nr.
2780525
EAN
4047621043098
Hersteller-Nr.
3RT10566SF36
DEHA.-Nr.
5289384
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 96 - 127 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 96 - 127 V
Bemessungssteuerspeisespannung Us bei DC 96 - 127 V
Spannungsart zur Betätigung AC/DC
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 215 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 185 A
Bemessungsbetriebsleistung bei AC-3, 400 V 90 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 160 A
Bemessungsbetriebsleistung bei AC-4, 400 V 90 kW
Bemessungsbetriebsleistung NEMA 110,3248125 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau true

Leistungsschütz, AC-3 185 A, 90 kW / 400 V Spule AC 50/60 Hz und DC 96-127 V x (0,8-1,1) F-SPS Eingang 24 V DC 3-polig Baugröße S6 Hilfskontakte 2 S + 2 Ö Hauptstr.: Schiene Steuer- und Hilfstromkreis: Schraubanschluss Leistungsschütz SIRIUS 3RT1 zum Schalten von Motoren mit großer Leistung, speziell konzipiert und zertifiziert für einen einfachen Aufbau sicherheitsgerichteter Anwendungen bis SIL CL 3.Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für sicherheitsgerichtete Anwendungen die passende Anbindung an die Steuerung in Form eines fehlersicheren PLC-Eingangs. Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.Die Schütze 3RT mit fehlersicherer Ansteuerung sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie besitzen einen AC/DC-Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden.Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
