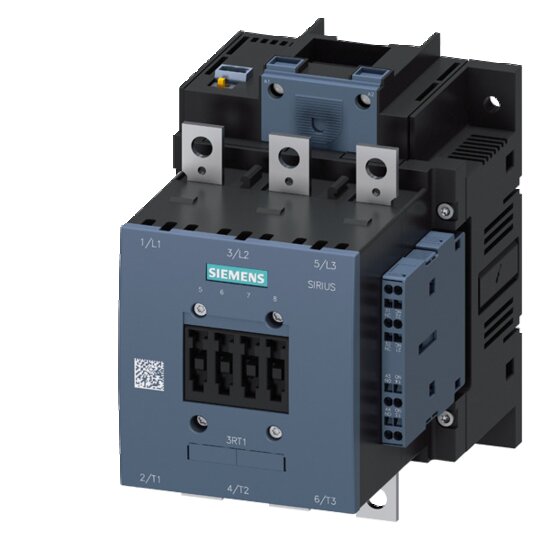

Siemens 3RT10566NP380PA5 Schütz 90kW/ 400V AC-3 AC/DC-Bet. UC200 277V 2NO+2NC
Hersteller-Nr. 3RT10566NP380PA5 152283
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2708475
- EAN
- 4011209575011
- DEHA.-Nr.
- 1670589
- eClass.-Nr.
- 27371003
- Zolltarif-Nr.
- 85364900
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 200 - 277 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 200 - 277 V |
| Bemessungssteuerspeisespannung Us bei DC | 200 - 277 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schienenanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 215 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 185 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 90 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 160 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 90 kW |
| Bemessungsbetriebsleistung NEMA | 110,3248125 kW |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Geeignet für Reiheneinbau | true |
- AC-3e/AC-3 185 A
- Leistung: 90 kW / 400 V AC (50-60 Hz)
- DC Uc: 200-277 V
- SPS Eingang: 24 V DC
- 3-polig mit Hilfskontakten: 2 S + 2 Ö
- Elektronisch gesteuerter Antrieb
- Hauptstromkreis-Anschluss über Schiene
- Schraubanschluss für Steuer- und Hilfsstromkreis
- Klimafest und weltweit zugelassen (IEC, UL/CSA)
- IE3/IE4-ready
- Vielfältige Baugrößen und großer Leistungsbereich
- Verfügbar mit AC oder DC Betätigung
- Durchgängig mit Federzuganschluss verfügbar
- Optimale Kombination mit anderen Produkten im Verbraucherabzweig.
- Einfache Anbindung an Steuerungen (direkt oder über PLC-Eingang).
- Vormontierte Hilfsschalter reduzieren die Komplexität des Aufbaus.
- Wartungsfreier und rüttelsicherer Anschluss durch Federzuganschluss.
- Vielseitiges Zubehör verfügbar, wie Verdrahtungsbausätze und Hilfsschalter.
- Effiziente und einfache Nutzung durch den SIRIUS Systembaukasten.
Leistungsschütz SIRIUS 3RT1
Der Leistungsschütz SIRIUS 3RT1 dient zum Schalten von Motoren und überzeugt durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit.
Technische Details:
Kunden Vorteile:
