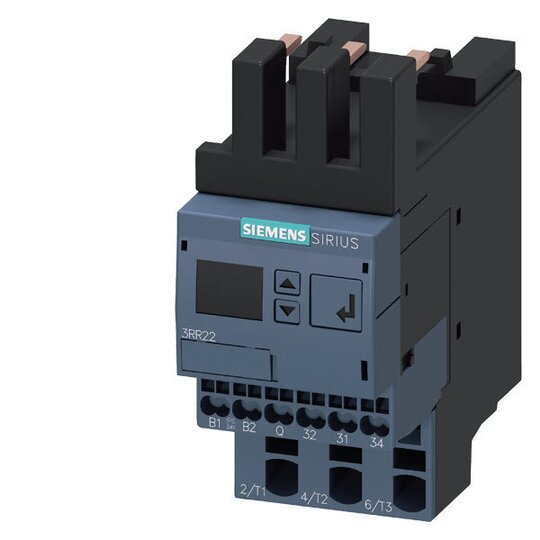

Siemens 3RR2242-2FW30 Überwachungsrelais anbaubar an Schütz 3RT2, Baugr. S00

Hersteller-Nr. 3RR22422FW30 1483237
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
7000869
EAN
4011209787384
DEHA.-Nr.
3260790
eClass.-Nr.
27371802
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Federzuganschluss
Mit abnehmbaren Klemmen false
Strommessbereich 4 - 40 A
1-Phasen-Unterstrom möglich false
3-Phasen-Unterstrom möglich true
1-Phasen-Überstrom möglich false
3-Phasen-Überstrom möglich true
1-Phasen-Fenster möglich false
3-Phasen-Fenster möglich false
Enthält Funktion Gleichspannung-Unterstrom false
Enthält Funktion Gleichspannung-Überstrom false
Funktion Gleichstrom-Fenster false
Min. einstellbare Ansprechverzögerungszeit 0 s
Max. zulässige Ansprechverzögerungszeit 99 s
Min. einstellbare Rückfallverzögerungszeit 0 s
Max. zulässige Rückfallverzögerungszeit 30 s
Externer Stromwandler false
Breite 45 mm
Höhe 109 mm
Tiefe 92 mm

    Überwachungsrelais


    Das Überwachungsrelais SIRIUS 3RR2 bietet zuverlässige 3-phasige Stromüberwachung zur Erhöhung der Anlagenverfügbarkeit und schnellen Fehlerdiagnose.



    Technische Details:



    • Baugröße S0 Standard

    • Digital einstellbare Schein-/Wirkstromüberwachung: 4...40 A

    • Frequenzbereich: 20...400 Hz

    • Versorgungsspannung: 24-240 V AC/DC

    • 1 Wechsler, 1 Halbleiterausgang für Alarm und Warnung

    • Funktionen: Überwachung auf Stromüber- und -unterschreitung, Phasenausfall, Drahtbruch, Phasenfolge, Fehlerstrom, Blockierstrom

    • Anlaufverzögerung: 0-99 s

    • Störspitzenausblendung: 0-30 s

    • Pause nach Fehler: 0-300 min

    • Verfügbare Varianten: analog einstellbare, 2-phasige und digital einstellbare, 3-phasige Varianten (mit und ohne IO-Link)



    Kunden Vorteile:



    • Erhöhte Anlagenverfügbarkeit durch umfassende Überwachung

    • Schnelle und zuverlässige Diagnose dank Istwertanzeigen und Statusmeldungen

    • Reduzierte Kosten durch den Einsatz eines Geräts zur Überwachung eines gesamten Motors

    • Kein zusätzlicher Verdrahtungsaufwand im Hauptstromkreis durch direkten Anbau an Schütze 3RT2

    • Weitspannungsnetzteile ermöglichen weltweiten Einsatz

    • Passende Träger für die Einzelaufstellung sind erhältlich
