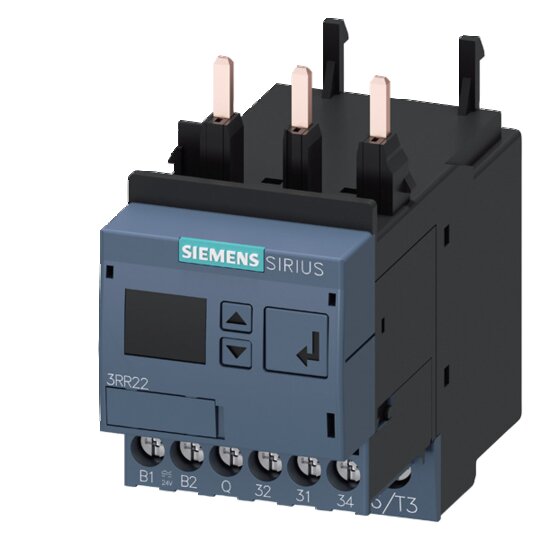

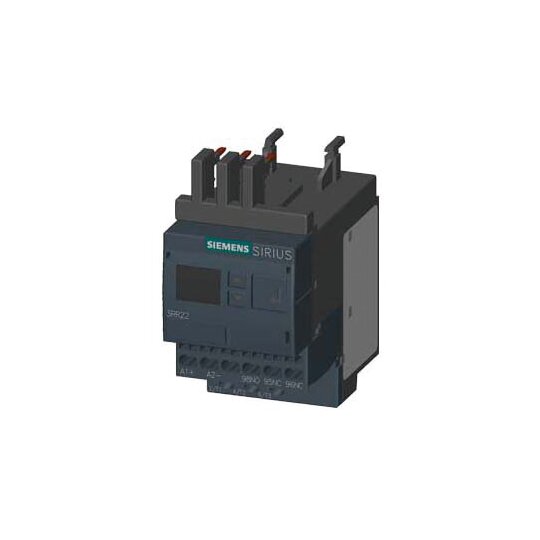

Siemens 3RR2242-1FW30 Überwachungsrelais anbaubar an Schütz 3RT2, Baugr. S00

Hersteller-Nr. 3RR22421FW30 152485
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2708742
EAN
4011209787308
DEHA.-Nr.
3254512
eClass.-Nr.
27371802
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Schraubanschluss
Mit abnehmbaren Klemmen false
Strommessbereich 4 - 40 A
1-Phasen-Unterstrom möglich false
3-Phasen-Unterstrom möglich true
1-Phasen-Überstrom möglich false
3-Phasen-Überstrom möglich true
1-Phasen-Fenster möglich false
3-Phasen-Fenster möglich false
Enthält Funktion Gleichspannung-Unterstrom false
Enthält Funktion Gleichspannung-Überstrom false
Funktion Gleichstrom-Fenster false
Min. einstellbare Ansprechverzögerungszeit 0 s
Max. zulässige Ansprechverzögerungszeit 99 s
Min. einstellbare Rückfallverzögerungszeit 0 s
Max. zulässige Rückfallverzögerungszeit 30 s
Externer Stromwandler false
Breite 45 mm
Höhe 87 mm
Tiefe 91 mm

    Überwachungsrelais


    Das Überwachungsrelais SIRIUS 3RR2 dient zur mehrphasigen Stromüberwachung und gewährleistet die zuverlässige Überwachung auf Kabelbruch, Phasenausfall, Phasenfolge, Fehlerstrom und Motorblockierung.



    Technische Details:



    • Baugröße S0 Standard

    • Digital einstellbare Schein-/Wirkstromüberwachung 4...40 A

    • Frequenzbereich: 20...400 Hz

    • Versorgung: 24-240 V AC/DC

    • 1 Wechsler, 1 Halbleiterausgang für Alarm und Warnung

    • Überwachung auf: Stromüber- und -unterschreitung, Phasenausfall, Drahtbruch, Phasenfolge, Fehlerstrom, Blockierstrom

    • Störspitzenausblendung: 0-30 s

    • Pause nach Fehler: 0-300 min

    • Schraubanschlusstechnik

    • Direkter Anbau an Schütze 3RT2

    • Verfügbar in analog einstellbarer und digital einstellbarer, 3-phasiger Variante



    Kunden Vorteile:



    • Erhöhte Anlagenverfügbarkeit durch zuverlässige Überwachung

    • Schnelle und zuverlässige Diagnose dank Istwertanzeigen und Fehlermeldungen

    • Einsparungen durch die Notwendigkeit eines einzigen Geräts zur Überwachung eines Motors

    • Kein zusätzlicher Verdrahtungsaufwand im Hauptstromkreis

    • Verfügbar für weltweiten Einsatz mit Weitspannungsnetzteilen

    • Passende Träger für die Einzelaufstellung der Überwachungsrelais 3RR2
