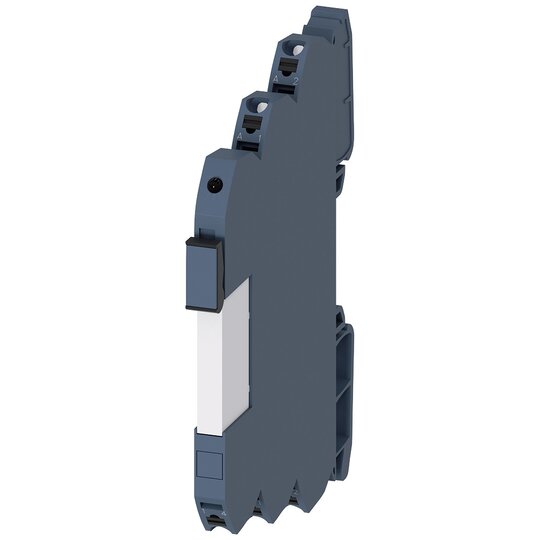

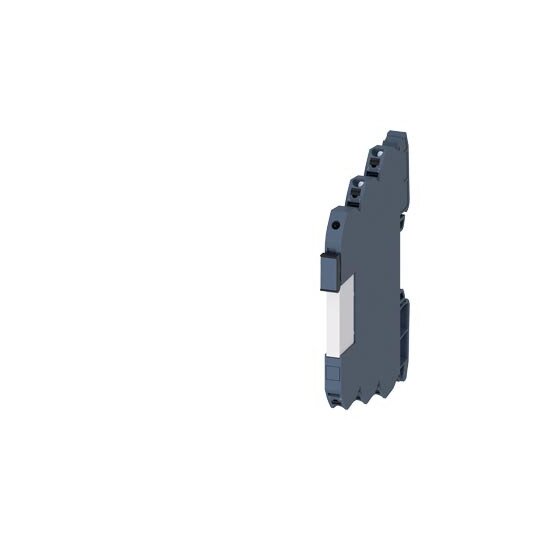

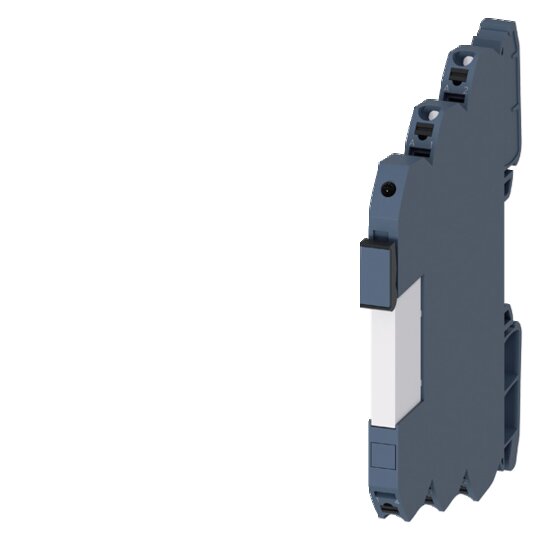

Siemens 3RQ3118-2AF00 Ausgangskoppler mit steckbaren Relais, 1W, AC/DC 230V

Hersteller-Nr. 3RQ31182AF00 1484520
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
5 Stück
Art.-Nr.
7002151
EAN
4047621000428
DEHA.-Nr.
4800036
eClass.-Nr.
27371601
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Komplettgerät mit Sockel true
Mit abnehmbaren Klemmen false
Mit LED-Anzeige true
Spannungsart zur Betätigung AC/DC
Antrieb, Polung gepolt
Schaltverhalten des Antriebs monostabil
Anzahl der Kontakte als Wechsler 1
Mit zwangsgeführten Kontakten false
Schutzart (IP) IP20
Breite 6,2 mm
Höhe 93 mm
Tiefe 76 mm

    Ausgangskoppler mit steckbaren Relais


    Der Ausgangskoppler mit steckbaren Relais dient zur galvanischen Trennung, Verstärkung und Signalanpassung zwischen Steuerung und Peripherie und ist äußerst kompakt.


    Technische Details:



    • 1 Wechsler Federzuganschluss (Push-In)

    • AC/DC 230 V

    • Gehäusebreite: 6,2 mm

    • Thermischer Strom: 6A

    • Koppelrelais mit Steckrelais SIRIUS 3RQ3

    • Schnelles und fehlerfreies Verdrahten durch durchgängige Brückbarkeit aller Potenziale

    • Verschiedene Betriebsspannungen und Ausgangsströme verfügbar

    • Optional mit hartvergoldeten Kontakten oder Hand-Automatik-Umschaltung


    Kunden Vorteile:



    • Sehr schmal und kompakt für platzsparende Anwendungen

    • Mehrere Beschriftungsflächen für Klemmen- und Gerätekennzeichnung

    • Einheitliches Zubehör vereinfacht die Auswahl und Lagerhaltung

    • Vielfältige Optionen für verschiedene Anwendungen mit SIRIUS Relais
