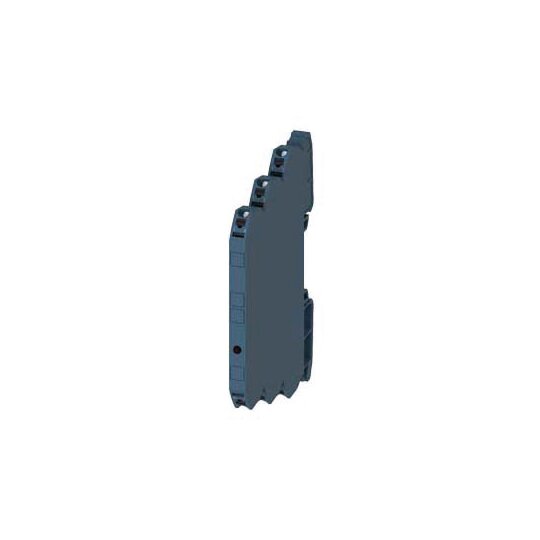

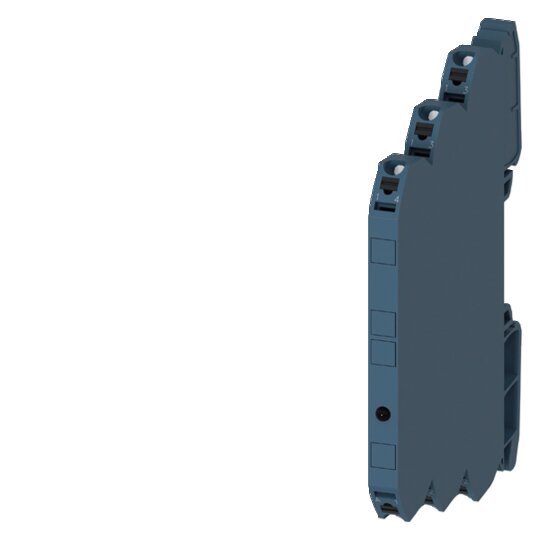

Siemens 3RQ3070-2SB30 Eingangskoppler, Optokoppler 1S, Eing. AC/DC 24V, Ausg.

Hersteller-Nr. 3RQ30702SB30 170567
Ihr Nettopreis
Verpackungseinheit
5 Stück
Art.-Nr.
2730672
EAN
4047621000688
DEHA.-Nr.
4800030
eClass.-Nr.
27371601
Zolltarif-Nr.
85364190
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Komplettgerät mit Sockel false
Mit abnehmbaren Klemmen false
Mit LED-Anzeige true
Bemessungssteuerspeisespannung Us bei AC 50 Hz 11 - 30 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 11 - 30 V
Bemessungssteuerspeisespannung Us bei DC 11 - 30 V
Spannungsart zur Betätigung AC/DC
Anzahl der Kontakte als Schließer 1
Mit zwangsgeführten Kontakten false
Schutzart (IP) IP20
Breite 6,2 mm
Höhe 93 mm
Tiefe 72,5 mm

    Eingangskoppler Optokoppler 1 Schließer


    Der Eingangskoppler Optokoppler 1 Schließer ermöglicht die galvanische Trennung, Verstärkung und Signalanpassung zwischen Steuerung und Peripherie in einer sehr schmalen und kompakten Bauform.



    Technische Details:



    • Transistor Eingang AC/DC 24 V

    • Ausgang DC max. 30 V, 0,5 A

    • Baubreite 6,2 mm

    • Federzuganschluss (Push-In)

    • Thermischer Strom 0,5 A

    • Koppelrelais mit Halbleiterausgang (nicht steckbar)

    • Verfügbare Varianten: mit Relaisausgang, mit Halbleiterausgang oder mit Steckrelais

    • Vielfältige Betriebsspannungen und Ausgangsströme

    • Geeignet für harte vergoldete Kontakte oder Hand-Automatik-Umschaltung



    Kunden Vorteile:



    • Schnelles und fehlerfreies Verdrahten durch durchgängige Brückbarkeit aller Potenziale

    • Mehrere Beschriftungsflächen zur Klemmen- und Gerätekennzeichnung

    • Einheitliches Zubehör für sämtliche Gerätevarianten vereinfacht die Auswahl und Lagerhaltung

    • Ein umfangreiches Programm für diverse Anwendungen und Bedürfnisse
