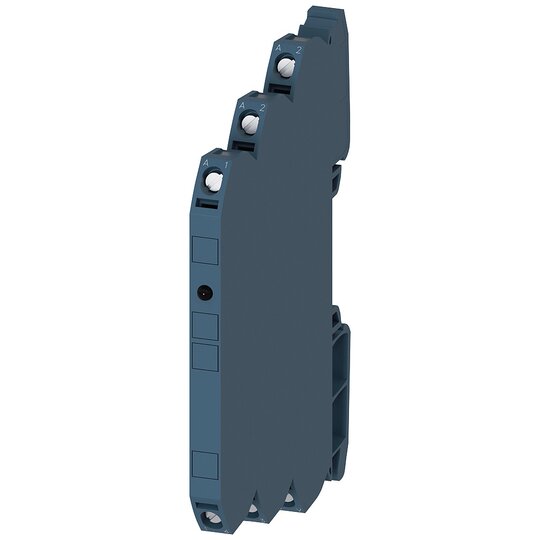

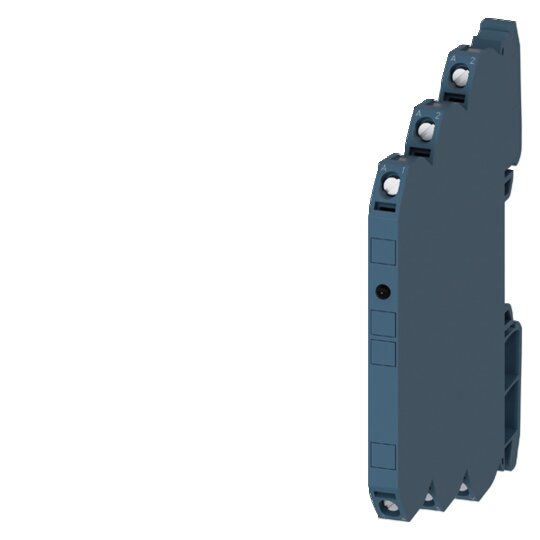

Siemens 3RQ3052-1SM30 SIRIUS 3RQ3 Koppelrelais Halbleiterausg. Ausgangsk.

Hersteller-Nr. 3RQ30521SM30 1484466
Ihr Nettopreis
Verpackungseinheit
5 Stück
Art.-Nr.
7002097
EAN
4047621000534
DEHA.-Nr.
4746209
eClass.-Nr.
27371601
Zolltarif-Nr.
85364190
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Schraubanschluss
Komplettgerät mit Sockel false
Mit abnehmbaren Klemmen false
Mit LED-Anzeige true
Bemessungssteuerspeisespannung Us bei DC 11 - 30 V
Spannungsart zur Betätigung DC
Anzahl der Kontakte als Schließer 1
Mit zwangsgeführten Kontakten false
Schutzart (IP) IP20
Breite 6,2 mm
Höhe 93 mm
Tiefe 72,5 mm

    Ausgangskoppler Optokoppler 1 S


    Der Ausgangskoppler Optokoppler 1 S ist ein kompakter und schmaler Koppelrelais mit Halbleiterausgang, der für die galvanische Trennung und Signalanpassung zwischen Steuerung und Peripherie sorgt.



    Technische Details:



    • Transistor, DC 24 V Ausgang max. DC 30 V

    • Kurzesschlussfest mit 2 A thermischem Strom

    • Schraubanschluss, Baubreite 6,2 mm

    • Nicht steckbares Koppelrelais mit Halbleiterausgang

    • Lieferbare Varianten: Koppelrelais mit Relaisausgang, Halbleiterausgang, oder Steckrelais

    • Verfügbare Betriebsspannungen und Ausgangsströme

    • Optionale hartvergoldete Kontakte oder Hand-Automatik-Umschaltung

    • Einheitliches Zubehör für alle Gerätevarianten



    Kunden Vorteile:



    • Schnelles und fehlerfreies Verdrahten durch durchgängige Brückbarkeit aller Potenziale

    • Mehrere Beschriftungsflächen zur Klemmen- und Gerätekennzeichnung

    • Einfachere Auswahl und Lagerhaltung durch einheitliches Zubehör

    • Vielfältige Einsatzmöglichkeiten dank verschiedener Varianten
