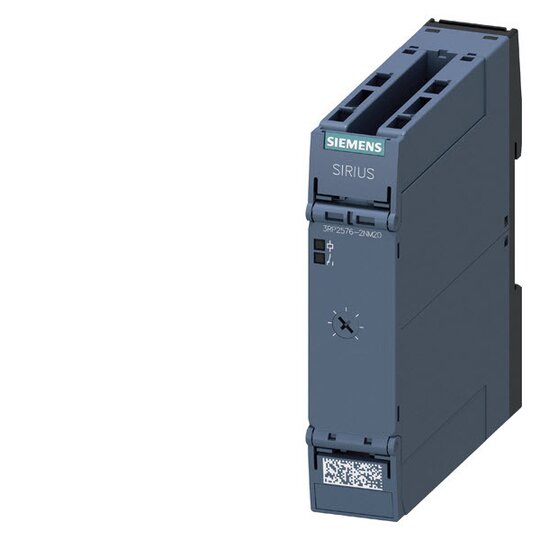

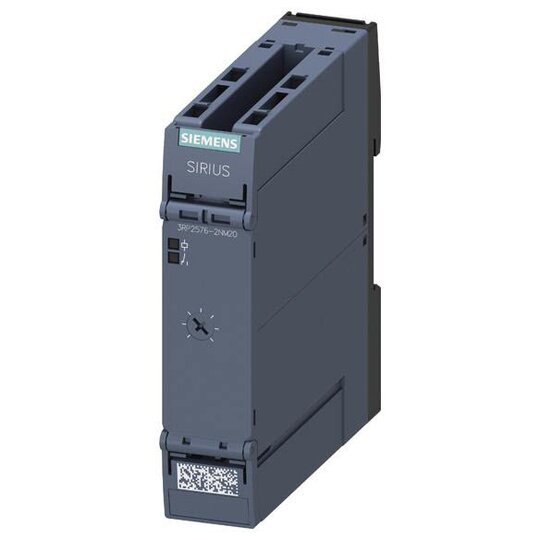

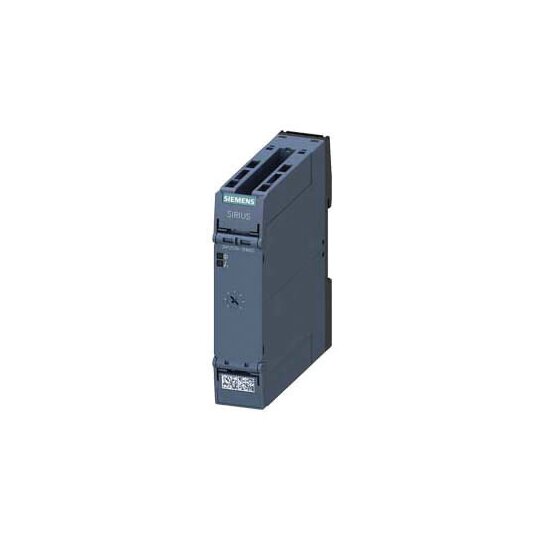

Siemens 3RP25762NM20 Zeitrelais elektron., Y-D-Funkt., Zeitber. 3-60s

Hersteller-Nr. 3RP25762NM20 169839
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2729767
EAN
4011209944404
DEHA.-Nr.
4422143
eClass.-Nr.
27371605
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Aufsteckbar auf Schütz false
Funktion ansprechverzögert false
Funktion rückfallverzögert false
Funktion einschaltwischend false
Funktion ausschaltwischend false
Funktion Stern/Dreieck true
Funktion Impulsformend false
Funktion blinkend mit Pause beginnend, Festzeit false
Funktion blinkend mit Impuls beginnend, Festzeit false
Funktion taktend mit Pause beginnend, variabel false
Funktion taktend mit Impuls beginnend, variabel false
Zeitbereich 3 - 60 s
Fernbedienung möglich false
Geeignet als Fernbedienung false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 200 - 440 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 380 - 440 V
Spannungsart zur Betätigung AC
Anzahl der Ausgänge, unverzögert, Öffner 0
Anzahl der Ausgänge, unverzögert, Schließer 1
Anzahl der Ausgänge, unverzögert, Wechsler 0
Anzahl der Ausgänge, verzögert, Öffner 0
Anzahl der Ausgänge, verzögert, Schließer 1
Anzahl der Ausgänge, verzögert, Wechsler 0
Ausgänge, umschaltbar verzögert/unverzögert false
Mit Halbleiterausgang false
Breite 22,5 mm
Höhe 100 mm
Tiefe 90 mm

    Zeitrelais, elektronisch mit Stern-Dreieck-Funktion


    Das Zeitrelais SIRIUS 3RP25 eignet sich für das gezielte Anlaufen von Motoren in Stern-Dreieck-Schaltung mit einer Flexibilität, die durch vielfältige Funktionen und ein kompaktes Design unterstützt wird.



    Technische Details:



    • Funktion: Stern-Dreieck-Funktion

    • Verzögerung: 1S verzögert, 1S unverzögert

    • Zeitbereich: 3...60 s

    • Spannungsversorgung: AC 200-240 V und AC 380-440 V

    • Anschluss: Federzuganschluss (Push-In)

    • Gehäusekonzept: innovative Industriebauform mit beschrifteten Abdeckklappen und abnehmbaren Anschlussklemmen

    • Lieferbare Varianten: Einzel- oder Multifunktionszeitrelais, Halbleiterausgang oder elektromechanisches Relais mit und ohne Zwangsführung

    • International: Weltweit einsetzbar dank internationaler Approbationen und Weitspannungsbereich



    Kunden Nutzen:



    • Großer Einsatzbereich durch vielfältige Funktionen auf kleinstem Raum

    • Einfacher Anschluss und Handhabung durch Push-In-Technik

    • Ersetzt die bewährte Baureihe 3RP15 für verbesserte Leistung

    • Vielseitigkeit für unterschiedliche Anwendungen im industriellen Umfeld
