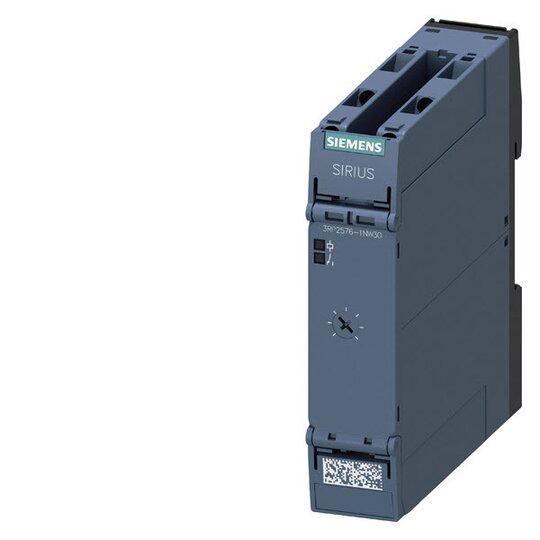

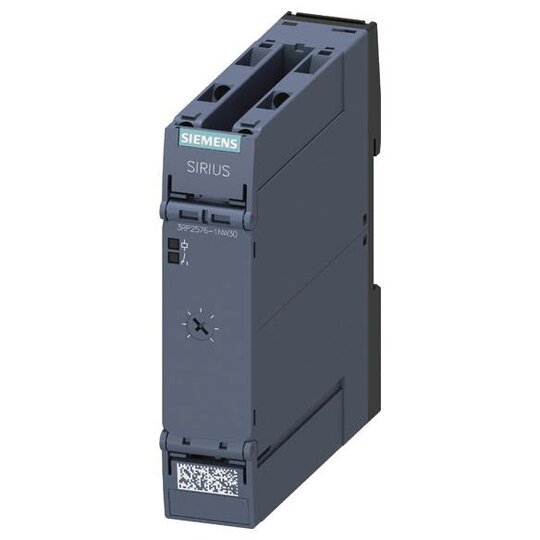

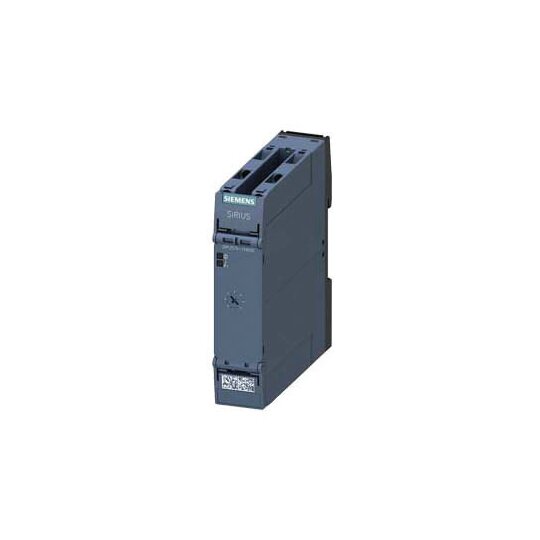

Siemens 3RP25761NW30 Zeitrelais elektron., Y-D-Funkt., Zeitber. 3-60s

Hersteller-Nr. 3RP25761NW30 169825
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2729753
EAN
4011209943889
DEHA.-Nr.
4422144
eClass.-Nr.
27371605
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Schraubanschluss
Aufsteckbar auf Schütz false
Funktion ansprechverzögert false
Funktion rückfallverzögert false
Funktion einschaltwischend false
Funktion ausschaltwischend false
Funktion Stern/Dreieck true
Funktion Impulsformend false
Funktion blinkend mit Pause beginnend, Festzeit false
Funktion blinkend mit Impuls beginnend, Festzeit false
Funktion taktend mit Pause beginnend, variabel false
Funktion taktend mit Impuls beginnend, variabel false
Zeitbereich 3 - 60 s
Fernbedienung möglich false
Geeignet als Fernbedienung false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 12 - 240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 12 - 240 V
Bemessungssteuerspeisespannung Us bei DC 12 - 240 V
Spannungsart zur Betätigung AC/DC
Anzahl der Ausgänge, unverzögert, Öffner 0
Anzahl der Ausgänge, unverzögert, Schließer 1
Anzahl der Ausgänge, unverzögert, Wechsler 0
Anzahl der Ausgänge, verzögert, Öffner 0
Anzahl der Ausgänge, verzögert, Schließer 1
Anzahl der Ausgänge, verzögert, Wechsler 0
Ausgänge, umschaltbar verzögert/unverzögert false
Mit Halbleiterausgang false
Breite 22,5 mm
Höhe 100 mm
Tiefe 90 mm

    Zeitrelais, elektronisch mit Stern-Dreieck-Funktion


    Das Zeitrelais SIRIUS 3RP25 ermöglicht das gezielte Anlaufen von Motoren in Stern-Dreieck-Schaltung mit einem großen Einsatzbereich und vielen Funktionen auf kleinstem Raum.



    Technische Details:



    • Funktion: Stern-Dreieck-Funktion

    • Verzögerung: 1 Sekunde verzögert, 1 Sekunde unverzögert

    • Zeitbereich: 3...60 Sekunden

    • Spannungsversorgung: AC/DC 12-240 V bei AC 50/60 Hz

    • Anschluss: Schraubanschluss

    • Gehäusekonzept: Innovatives Industriebauformat mit beschrifteten Abdeckklappen und abnehmbaren Anschlussklemmen

    • Varianten: Einzel- oder Multifunktionszeitrelais mit Halbleiterausgang oder elektromechanisches Relais mit und ohne Zwangsführung

    • Nachfolger: Löscht die bewährte Baureihe 3RP15



    Kunden Nutzen:



    • Großer Einsatzbereich dank vielfältiger Funktionen

    • Weltweit einsetzbar durch internationale Approbationen und Weitspannungsbereich

    • Effiziente Lösung für das Anlaufen von Motoren

    • Benutzerfreundliche Handhabung durch abnehmbare Anschlussklemmen

    • Platzsparendes Konzept aufgrund der kompakten Bauform
