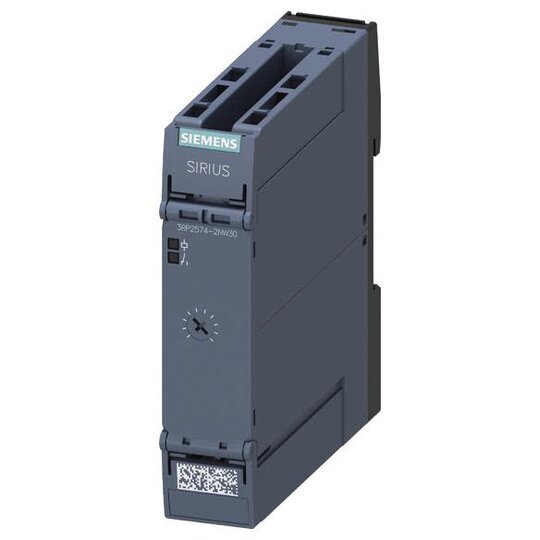

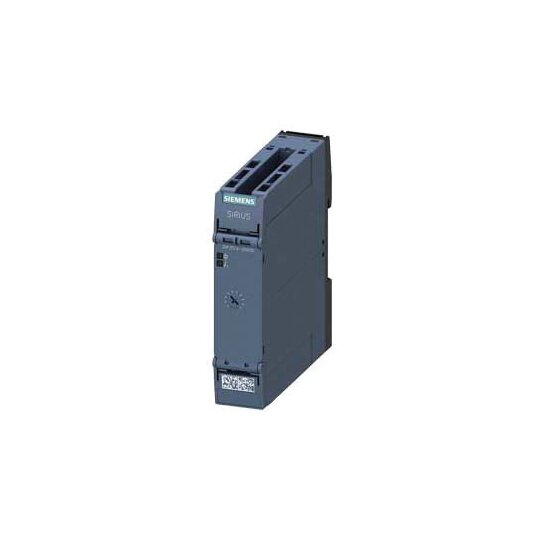

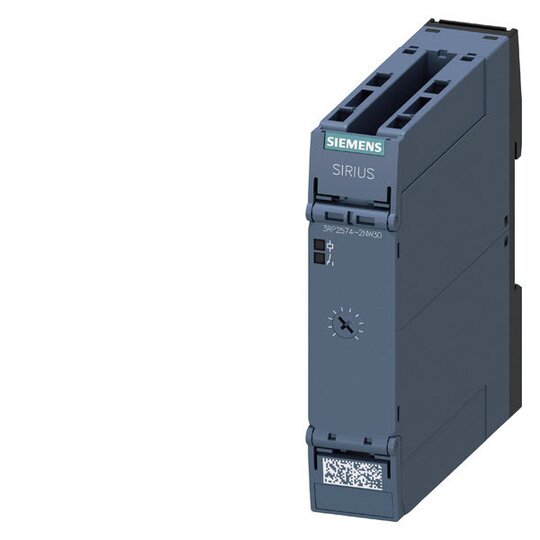

Siemens 3RP25742NW30 Zeitrelais elektron., Y-D-Funkt., Zeitber. 1-20s

Hersteller-Nr. 3RP25742NW30 169824
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2729752
EAN
4011209943865
DEHA.-Nr.
4422141
eClass.-Nr.
27371605
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Aufsteckbar auf Schütz false
Funktion ansprechverzögert false
Funktion rückfallverzögert false
Funktion einschaltwischend false
Funktion ausschaltwischend false
Funktion Stern/Dreieck true
Funktion Impulsformend false
Funktion blinkend mit Pause beginnend, Festzeit false
Funktion blinkend mit Impuls beginnend, Festzeit false
Funktion taktend mit Pause beginnend, variabel false
Funktion taktend mit Impuls beginnend, variabel false
Zeitbereich 1 - 20 s
Fernbedienung möglich false
Geeignet als Fernbedienung false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 12 - 240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 12 - 240 V
Bemessungssteuerspeisespannung Us bei DC 12 - 240 V
Spannungsart zur Betätigung AC/DC
Anzahl der Ausgänge, unverzögert, Öffner 0
Anzahl der Ausgänge, unverzögert, Schließer 1
Anzahl der Ausgänge, unverzögert, Wechsler 0
Anzahl der Ausgänge, verzögert, Öffner 0
Anzahl der Ausgänge, verzögert, Schließer 1
Anzahl der Ausgänge, verzögert, Wechsler 0
Ausgänge, umschaltbar verzögert/unverzögert false
Mit Halbleiterausgang false
Breite 22,5 mm
Höhe 100 mm
Tiefe 90 mm

    Zeitrelais, elektronisch mit Stern-Dreieck-Funktion


    Das Zeitrelais SIRIUS 3RP25 ermöglicht das gezielte Anlaufen von Motoren in Stern-Dreieck-Schaltung mit einer flexiblen Zeitsteuerung.


    Technische Details:



    • Verzögerung: 1 Sekunde

    • Unverzögert: 1 Sekunde

    • Zeitbereich: 1...20 Sekunden

    • Spannungsbereich: AC/DC 12-240 V bei AC 50/60 Hz

    • Anschluss: Federzuganschluss (Push-In)

    • Gehäusekonzept: Industriebauform mit beschrifteten Abdeckklappen und abnehmbaren Anschlussklemmen

    • Ausführungen: Einzel- oder Multifunktionszeitrelais mit Halbleiterausgang oder elektromechanisches Relais mit und ohne Zwangsführung


    Kunden Nutzen:



    • Großer Einsatzbereich durch vielfältige Funktionen auf kleinstem Raum.

    • Weltweit einsetzbar dank internationaler Approbationen und Weitspannungsbereich.

    • Ersetzt die bewährte Baureihe 3RP15 für verbesserte Leistung.

    • SIRIUS Relais bietet eine umfassende Lösung für alle Anwendungen.
