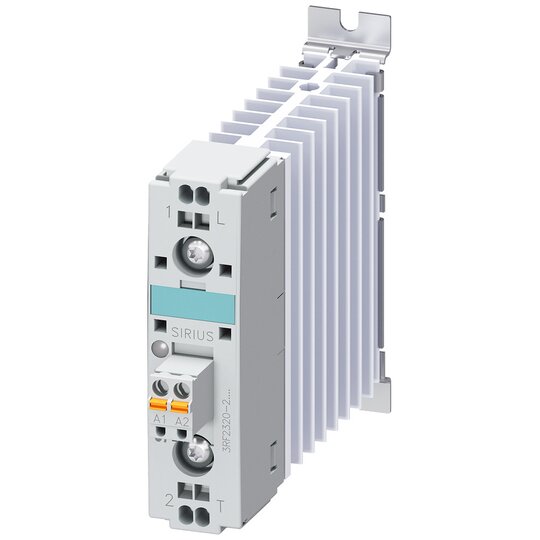

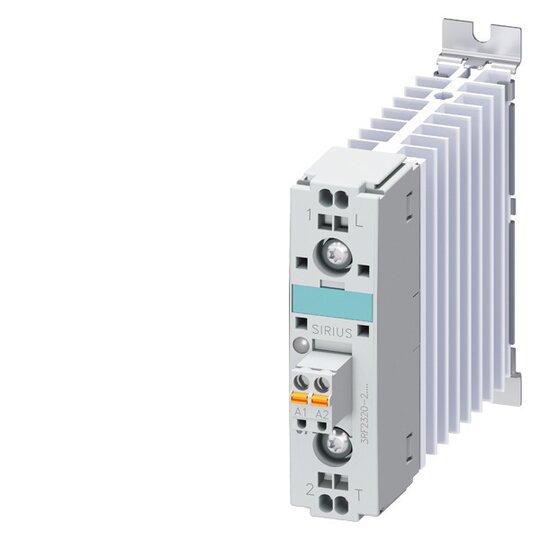

Siemens 3RF2320-2AA06 Halbleiterschütz 3RF2 AC51 20A 40 Grad C 48-600V/DC24V

Hersteller-Nr. 3RF23202AA06 159186
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2717061
EAN
4011209572621
DEHA.-Nr.
0063870
eClass.-Nr.
27371014
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Mit abnehmbaren Klemmen true
Geeignet für Reiheneinbau true
Bemessungssteuerspeisespannung Us bei DC 15 - 24 V
Spannungsart zur Betätigung DC
Anzahl der Phasen 1
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 48 - 600 V
Betriebsspannung bei AC 60 Hz 48 - 600 V
Bemessungsbetriebsstrom Ie bei AC-1 20 A
Bemessungsbetriebsstrom Ie bei AC-51 20 A
Schutzart (IP) IP20
Breite 22,5 mm
Höhe 95 mm
Tiefe 120 mm

    Halbleiterschütz 1-phasig 3RF2 AC 51 / 20 A / 40 °C 48-600 V / DC 24 V Federzuganschluss


    Halbleiterschütz SIRIUS 3RF23 zum Schalten von ohmschen/induktiven Lasten, ideal für geräuschsensible Bereiche.


    Technische Details:



    • Schaltleistung: 20 A

    • Temperaturbereich: -40 °C bis +40 °C

    • Spannungsbereich: 48-600 V AC / 24 V DC

    • Schaltfrequenzen: Hoch

    • Integration: Integrierter Kühlkörper

    • Bauweise: Kompakt, platzsparend auf der Hutschiene

    • Anschlussarten: Schraub-, Federzug- oder Ringkabelschuhanschluss

    • Erweiterung: Standardisierte Funktionsmodule 3RF29

    • Zulassungen: IEC, UL/CSA


    Kunden Vorteile:



    • Verschleißfreies und geräuschloses Schalten, ideal für Büros und Krankenhäuser

    • Hohe Zuverlässigkeit bei hohen Schaltfrequenzen

    • Direkte Verwendung im Schaltschrank durch integrierten Kühlkörper

    • Vielfältige Anwendungsmöglichkeiten durch einfache Erweiterung

    • Einfacher Zugang zu Zubehör wie Steuerstecker und Klemmenabdeckungen

    • Aktuelle und effiziente Lösungen im SIRIUS Systembaukasten
