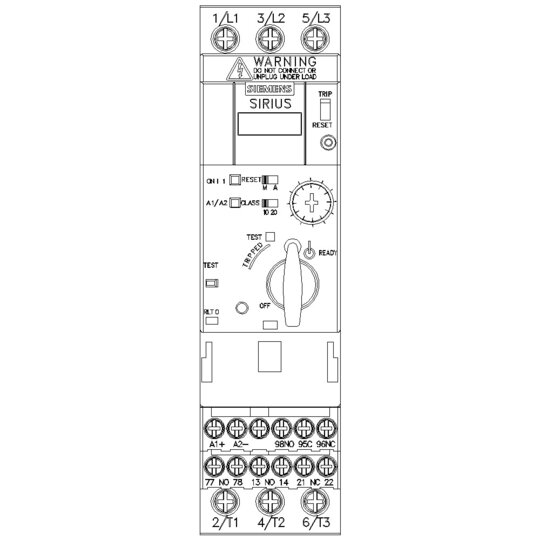

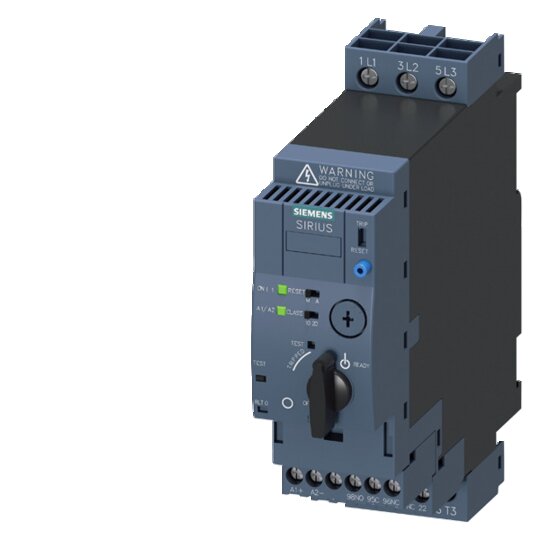

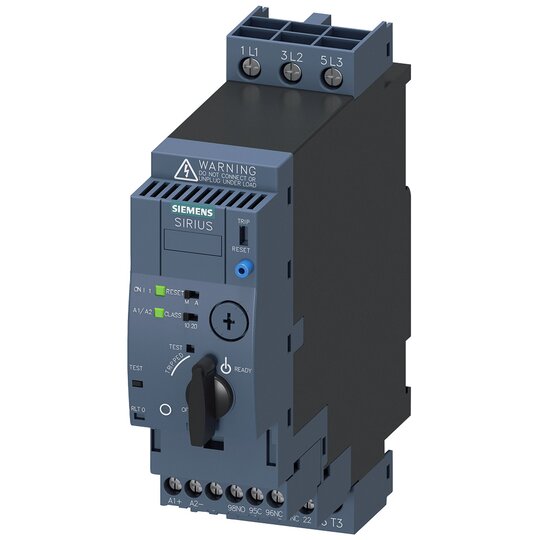

Siemens 3RA6120-1CP32 SIRIUS, Kompaktabzweig, Direktstarter 690V
1 Stück

Listenpreis
Art.-Nr.
7000549
EAN
4011209714113
Hersteller-Nr.
3RA61201CP32
DEHA.-Nr.
2958202
eClass.-Nr.
27370905
Zolltarif-Nr.
85364900
Art des Motorstarters Direktstarter (DOL)
Mit Kurzschlussauslöser true
Bemessungssteuerspeisespannung Us bei AC 50 Hz 240 - 240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 110 - 240 V
Bemessungssteuerspeisespannung Us bei DC 240 - 240 V
Spannungsart zur Betätigung AC/DC
Bemessungsbetriebsleistung bei AC-3, 400 V 1,5 kW
Bemessungsbetriebsstrom Ie 4 A
Bemessungsbetriebsstrom bei AC-3, 400 V 4 A
Überlastauslöser Stromeinstellung 1 - 4 A
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Umgebungstemperatur, Obergrenze ohne Einschränkungen 60 €C
Temperaturkompensierter Überlastschutz false
Auslöseklasse einstellbar
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Tragschienenmontage möglich true
Mit Trafo false
Anzahl der Befehlsstellen 1
Geeignet für NOT-AUS false
Zuordnungsart nach IEC 60947-4-3 Klasse 2
Anzahl der Leuchtmelder 2
Externer Reset möglich true
Mit Sicherung false
Schutzart (IP) IP20
Schutzart (NEMA) sonstige
Unterstützt Protokoll für TCP/IP false
Unterstützt Protokoll für PROFIBUS false
Unterstützt Protokoll für CAN false
Unterstützt Protokoll für INTERBUS false
Unterstützt Protokoll für ASI false
Unterstützt Protokoll für MODBUS false
Unterstützt Protokoll für Data-Highway false
Unterstützt Protokoll für DeviceNet false
Unterstützt Protokoll für SUCONET false
Unterstützt Protokoll für LON false
Unterstützt Protokoll für PROFINET IO false
Unterstützt Protokoll für PROFINET CBA false
Unterstützt Protokoll für SERCOS false
Unterstützt Protokoll für Foundation Fieldbus false
Unterstützt Protokoll für EtherNet/IP false
Unterstützt Protokoll für AS-Interface Safety at Work false
Unterstützt Protokoll für DeviceNet Safety false
Unterstützt Protokoll für INTERBUS-Safety false
Unterstützt Protokoll für PROFIsafe false
Unterstützt Protokoll für SafetyBUS p false
Unterstützt Protokoll für sonstige Bussysteme false
Breite 45 mm
Höhe 170 mm
Tiefe 165 mm

SIRIUS Kompaktabzweig Direktstarter 690 V AC/DC 110...240 V 50...60 Hz 1...4 A IP20 Anschluss Hauptstromkreis: Schraubanschluss Anschluss Hilfsstromkreis: Schraubanschluss Kompaktabzweig SIRIUS 3RA61 zum direkten Starten von Drehstrom-Normmotoren bis 32 A.Die Geräte vereinen die Funktionen von Leistungsschaltern, Schützen und elektronischen Überlastrelais und verfügen über eine sehr hohe Betriebssicherheit. Eine geringe Varianz vereinfacht die Logistik. Die kompakte Bauweise spart Platz im Schaltschrank. Dank abnehmbarer Klemmen ist ein einfacher Austausch möglich. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).Die Kompaktabweige sind als Direkt- oder Wendestarter verfügbar und sind mit verschiedenen Einstellbereichen erhältlich. Ausgelegt für AC/DC-Betätigung stehen sie mit Schraub-, Federzuganschluss oder ohne Klemmen zur Verfügung.Neben der Kommunikationsanbindung mittels AS-Interface stehen als Zubehör das Einspeisesystem 3RA68 und Hilfskontakte sowie Klemmen zur Verfügung.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
