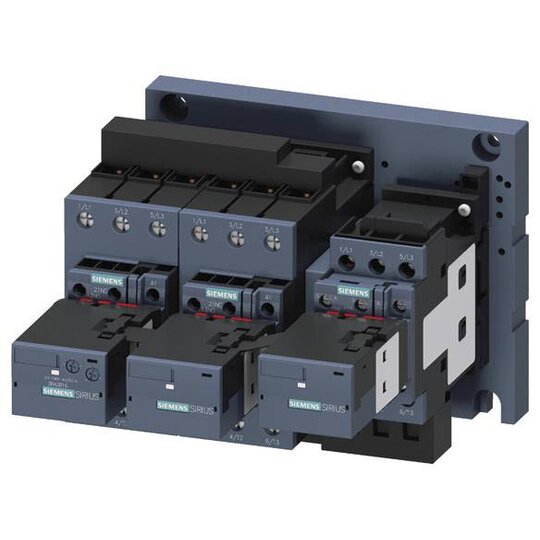

Siemens 3RA2436-8XF32-1NB3 Stern- Dreieck-Kombination AC 3: 45kW/400V

Hersteller-Nr. 3RA24368XF321NB3 170581
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2730686
EAN
4011209938038
DEHA.-Nr.
4335146
eClass.-Nr.
27371009
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Funktion Stern-Dreieck-Schütz
Bemessungssteuerspeisespannung Us bei AC 50 Hz 20 - 33 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 20 - 33 V
Bemessungssteuerspeisespannung Us bei DC 20 - 33 V
Spannungsart zur Betätigung AC/DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 86 A
Bemessungsbetriebsleistung bei AC-3, 400 V 45 kW
Schutzart (IP) IP20
Schutzart (NEMA) sonstige

    Stern-Dreieck-Kombination AC-3, 45 kW/400 V, AC/DC 20-33 V 3-polig, Baugröße S2


    Die Stern-Dreieck-Kombination SIRIUS 3RA24 dient zum schonenden Anlauf von Drehstromasynchronmotoren und bietet eine sichere und geprüfte Lösung.



    Technische Details:



    • Elektrische und mechanische Verriegelung

    • Leistungsbereich: 45 kW bei 400 V

    • AC/DC Steuerung: 20-33 V

    • 3-polig, Baugröße S2

    • Integriertes Funktionsmodul mit Steuerlogik und Zeiteinstellung

    • Klimafest und weltweit zugelassen (IEC und UL/CSA)

    • IE3/IE4 ready

    • Verfügbar in Schraub- und Federzuganschlusstechnik

    • Kompatibel mit IO-Link und AS-Interface



    Kunden Vorteile:



    • Einfach zu installieren durch vormontierte Kombination

    • Weniger Verdrahtungsaufwand dank integriertem Funktionsmodul

    • Flexibilität durch verschiedene Baugrößen von S00 bis S3

    • Einheitliches Zubehör für alle Schütz-Baugrößen

    • Ersatz für die bewährte Baureihe 3RA14

    • Immer aktuelle Lösungen im SIRIUS Systembaukasten
