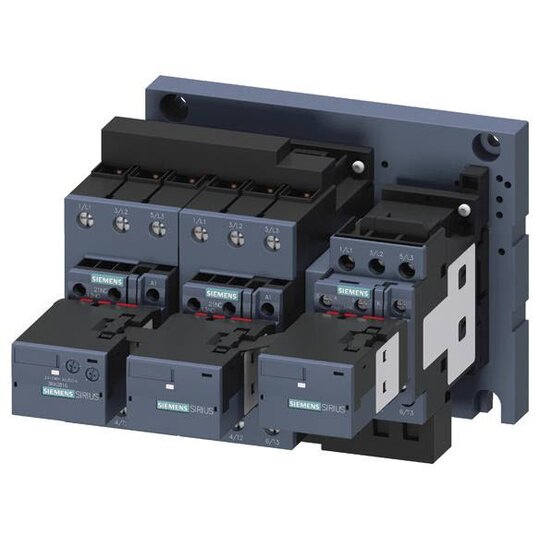

Siemens 3RA24348XF321NB3 Stern-Dreieck- Komb. AC 3:22/30kW/400V 20-33VAC/DC
Hersteller-Nr. 3RA24348XF321NB3 169293
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2729160
- EAN
- 4011209937970
- DEHA.-Nr.
- 4334591
- eClass.-Nr.
- 27371009
- Zolltarif-Nr.
- 85364190
| Funktion | Stern-Dreieck-Schütz |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 20 - 33 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 20 - 33 V |
| Bemessungssteuerspeisespannung Us bei DC | 20 - 33 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 65 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 22 kW |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
- Leistung: 22/30 kW bei 400 V
- Steuerspannung: AC/DC 20-33 V
- 3-polig, Baugröße S2
- Schraubanschluss mit elektrischer und mechanischer Verriegelung
- Integrierte Steuerlogik und Zeiteinstellung
- Klimafest und weltweit zugelassen (z. B. IEC und UL/CSA)
- IE3/IE4 ready
- Erhältlich in Baugrößen S00 bis S3
- Montageoptionen: Hutschiene oder Schraubbefestigung
- IO-Link oder AS-Interface Anbindungsmöglichkeiten
- Einfacher und effizienter Anlauf von Drehstromasynchronmotoren
- Fertige Verdrahtung und Vormontage reduzieren Installationsaufwand
- Flexibilität durch verschiedene Anschluss-Techniken
- Einheitliches Zubehör für alle Schützgrößen
- Aktuelle Technologie, die die bewährte Baureihe 3RA14 ersetzt
Stern-Dreieck-Kombination AC-3, 22/30 kW/400 V
Die Stern-Dreieck-Kombination SIRIUS 3RA24 ermöglicht einen schonenden Anlauf von Drehstromasynchronmotoren durch eine integrierte Lösung aus drei Schützen.
