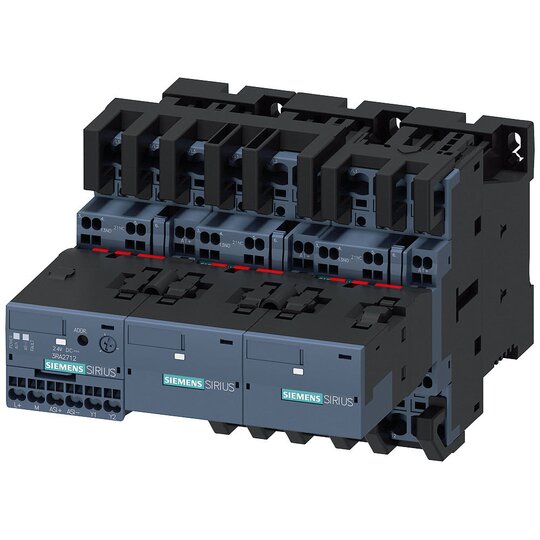

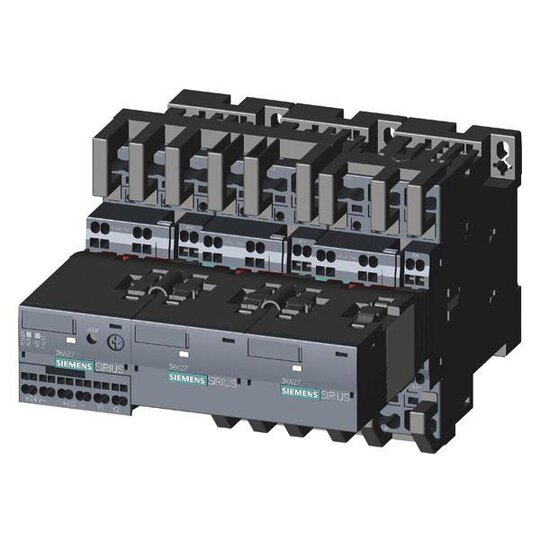

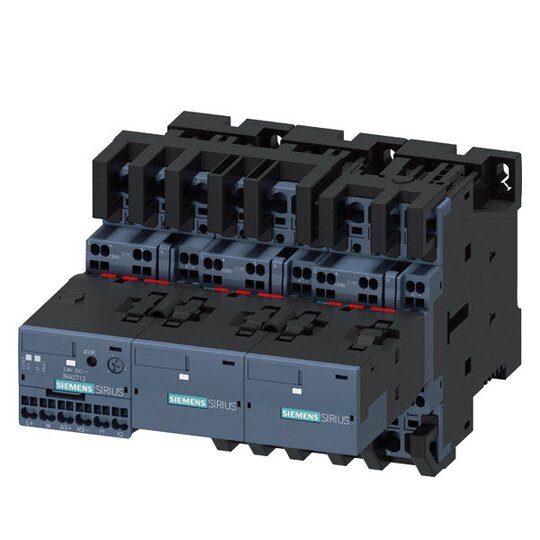

Siemens 3RA2426-8XH32-2BB4 Stern-Dreieck-Kombination mit ASI AC 3

Hersteller-Nr. 3RA24268XH322BB4 1463885
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2738780
EAN
4011209838864
DEHA.-Nr.
3493447
eClass.-Nr.
27371009
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Funktion Stern-Dreieck-Schütz
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Federzuganschluss
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A
Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW
Schutzart (IP) IP20
Schutzart (NEMA) sonstige

    Stern-Dreieck-Kombination, AS-i AC-3, 22 kW/400 V, DC 24 V


    Die Stern-Dreieck-Kombination SIRIUS 3RA24 dient zum schonenden Anlauf von Drehstromasynchronmotoren und sorgt für eine effiziente und sichere Steuerung.


    Technische Details:



    • Baugröße S0

    • Federzuganschluss

    • Elektrische und mechanische Verriegelung

    • 3 S + 3 Ö integriert

    • Geprüfte und werkseitig vormontierte Kombination aus drei Schützen 3RT2

    • Enthält ein Funktionsmodul mit integrierter Steuerlogik und Zeiteinstellung

    • Klimafest, weltweit zugelassen (z. B. IEC und UL/CSA)

    • IE3/IE4 ready

    • Verfügbar für AC- und DC-Betätigung in den Baugrößen S00 bis S3

    • Montage auf Hutschiene oder Schraubbefestigung

    • Varianten für IO-Link oder AS-Interface erhältlich


    Vorteile für Kunden:



    • Einfach zu installieren und zu bedienen

    • Effizienter Betrieb durch integrierte Steuerlogik

    • Hohe Flexibilität durch verschiedene Anschlussmöglichkeiten

    • Reduziert Verdrahtungsaufwand, was Zeit und Kosten spart

    • Hochwertiges Zubehör für alle Baugrößen nutzbar

    • Aktualität und Zuverlässigkeit durch den SIRIUS Systembaukasten
