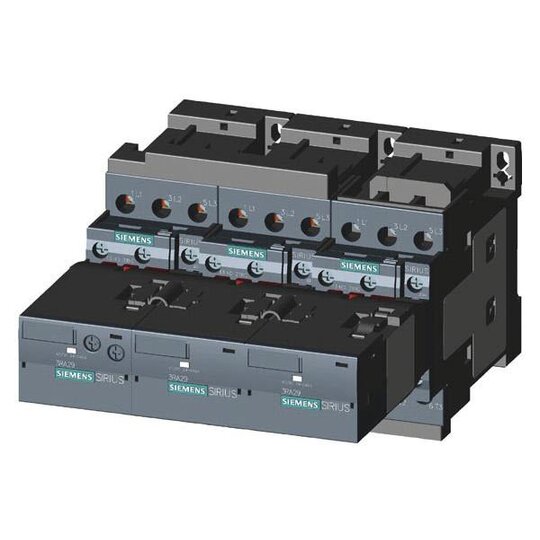

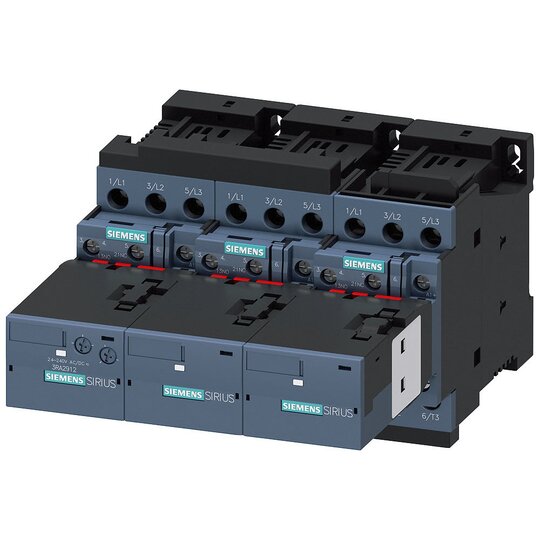

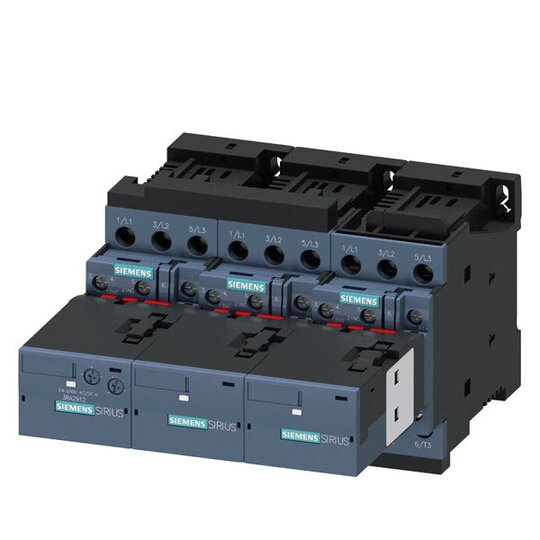

Siemens 3RA2426-8XF32-1BB4 Stern- Dreieck-Kombination AC 3, 22kW/400V

Hersteller-Nr. 3RA24268XF321BB4 163433
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2722698
EAN
4011209838772
DEHA.-Nr.
3254471
eClass.-Nr.
27371009
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Funktion Stern-Dreieck-Schütz
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A
Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW
Schutzart (IP) IP20
Schutzart (NEMA) sonstige

    Stern-Dreieck-Kombination AC-3


    Die Stern-Dreieck-Kombination SIRIUS 3RA24 ermöglicht einen schonenden Anlauf von Drehstromasynchronmotoren durch eine geprüfte und werkseitig vormontierte Kombination aus drei Schützen.



    Technische Details:



    • 22 kW/400 V, DC 24 V

    • 3-polig, Baugröße S0

    • Schraubanschluss mit elektrischer und mechanischer Verriegelung

    • 3 S + 3 Ö integriert

    • Fertige Verdrahtung und integrierte Steuerlogik mit Zeiteinstellung

    • Klimafest und weltweit zugelassen (IEC und UL/CSA)

    • IE3/IE4 ready

    • Verfügbar in Baugrößen S00 bis S3

    • Anschlussmöglichkeiten: Schraub- und Federzuganschlusstechnik

    • Varianten für IO-Link oder AS-Interface



    Kunden Vorteile:



    • Einfache und effiziente Installation durch vormontierte Komponenten

    • Reduzierter Verdrahtungsaufwand dank des integrierten Funktionsmoduls

    • Universelles Zubehör für alle Baugrößen

    • Aktuelle Technologie, die die bewährte Baureihe 3RA14 ablöst

    • Flexibilität in der Montageoption dank verschiedener Anschlussarten
