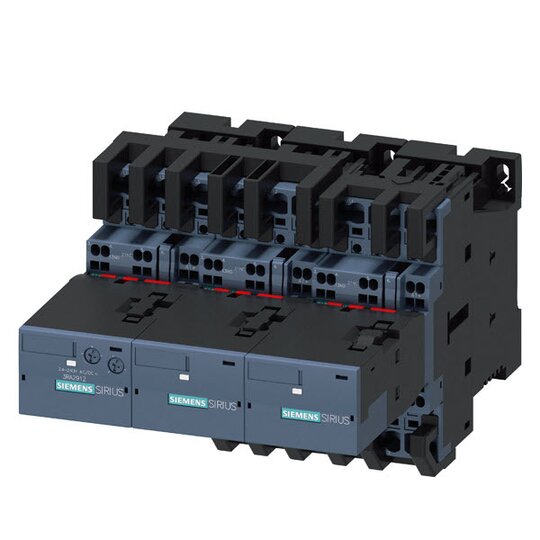

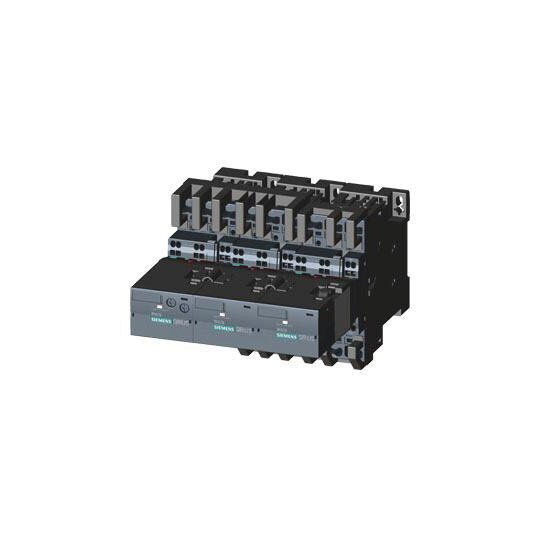

Siemens 3RA2425-8XF32-2BB4 Stern- Dreieck-Komb. mit Logik AC3, 15/18,5kW
1 Stück

Listenpreis
Art.-Nr.
2722981
EAN
4011209838680
Hersteller-Nr.
3RA24258XF322BB4
DEHA.-Nr.
3260656
eClass.-Nr.
27371009
Zolltarif-Nr.
85364900
Funktion Stern-Dreieck-Schütz
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Federzuganschluss
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 40 A
Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW
Schutzart (IP) IP20
Schutzart (NEMA) sonstige

Stern-Dreieck-Kombination AC-3, 15/18,5 kW/400 V, DC 24 V 3-polig, Baugröße S0 Federzuganschluss elektrische und mechanische Verriegelung 3 S + 3 Ö integriert Stern-Dreieck-Kombination SIRIUS 3RA24 zum schonenden Anlauf von Drehstromasynchronmotoren.Die Stern-Dreieck-Kombination 3RA24 ist eine geprüfte und werkseitig vormontierte Kombination aus drei Schützen 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Das zudem enthaltene Funktionsmodul mit integrierter Steuerlogik und Zeiteinstellung ersetzt die komplette Verdrahtung im Steuerstromkreis. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.Die Stern-Dreick-Kombinationen 3RA24 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten. Zudem sind Varianten für die Anbindung an IO-Link oder AS-Interface erhältlich.Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden.Die Stern-Dreieck-Kombinationen 3RA24 lösen die bewährte Baureihe 3RA14 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

S0 Stern-Dreieck-Komb. Schraub.
Siemens 163421
Art.-Nr.
2722686
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
S00 Stern-Dreieck-Komb. Schraub.
Siemens 163422
Art.-Nr.
2722687
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
S0 Stern-Dreieck-Komb. Schraub.
Siemens 163423
Art.-Nr.
2722688
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
S00 Stern-Dreieck-Komb. Schraub.
Siemens 163424
Art.-Nr.
2722689
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
230VAC S0 Stern-Dreieck-Komb. Schraub.
Siemens 163425
Art.-Nr.
2722690
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
24VDC S0 Stern-Dreieck-Komb. Schraub.
Siemens 163426
Art.-Nr.
2722691
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
S0 Stern-Dreieck-Komb. Schraub.
Siemens 163428
Art.-Nr.
2722693
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Dreieck-Kombination AC 3, 22kW/400V
Siemens 163433
Art.-Nr.
2722698
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
S00 Stern-Dreieck-Komb. Schraub.
Siemens 163434
Art.-Nr.
2722699
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
S00 Stern-Dreieck-Komb. Schraub.
Siemens 163436
Art.-Nr.
2722701
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Dreieck-Kombination AC 3, 15/18,5kW
Siemens 163712
Art.-Nr.
2722978
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Dreieck-Kombination AC 3, 22kW/400V AC
Siemens 163716
Art.-Nr.
2722982
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
32A 15kW/400V 40°C 24VAC/DC Federkl.
Siemens 1483095
Art.-Nr.
7000727
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Sanftstarter 200-480V 32A, AC/DC 24V
Siemens 1485824
Art.-Nr.
7003455
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
2S+2Ö S00/S0 front Federzuganschluss
Siemens 152655
Art.-Nr.
2708939
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
2S+2Ö S00/S0 front Federzuganschluss
Siemens 163772
Art.-Nr.
2723040
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
24-70VDC f.Hilfs-u.Motorschütze S0
Siemens 166276
Art.-Nr.
2725916
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
f.3Ph.-SaS Anschluss v.oben S00/S0
Siemens 152210
Art.-Nr.
2708381
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein

109802548_TR_00001_1_0_210630_3RA2_1_2_3_4_1_2_xxx_UN2807_202109160700461672.pdf

Sicherheitsdatenblatt

Download (Stand: 10.12.2024)

3D / BIM Objekt

Download (Stand: 10.12.2024)

Anschlussbild

Download (Stand: 10.12.2024)

Deeplink Produktseite

Download (Stand: 10.12.2024)

Explosionszeichnung

Download (Stand: 10.12.2024)

Flussdiagramm

Download (Stand: 10.12.2024)

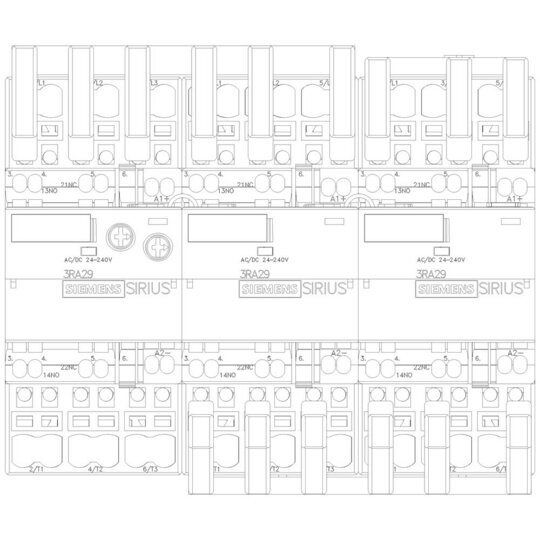

Maßzeichnung
